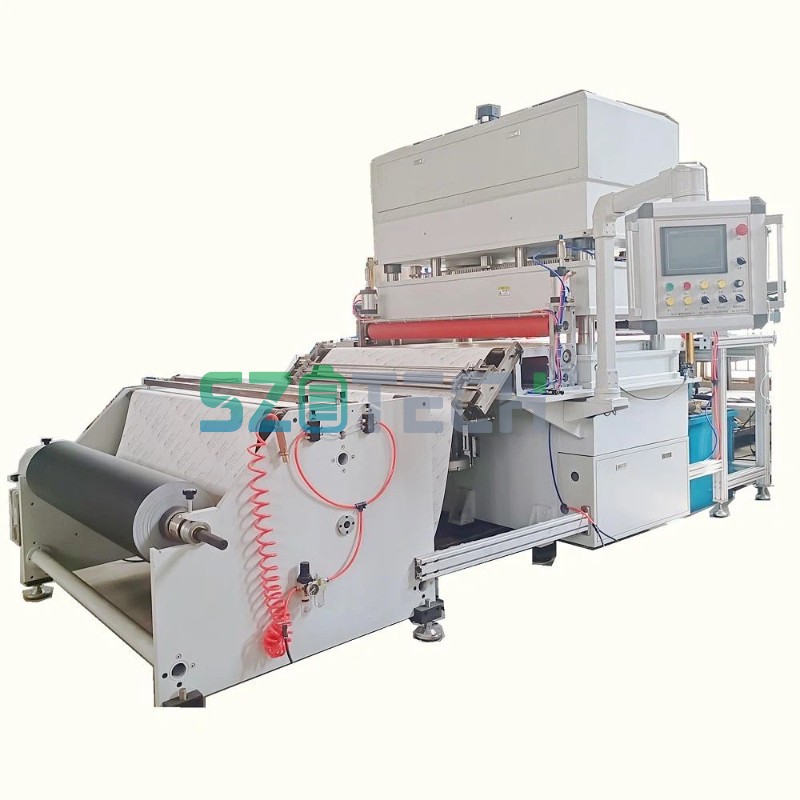

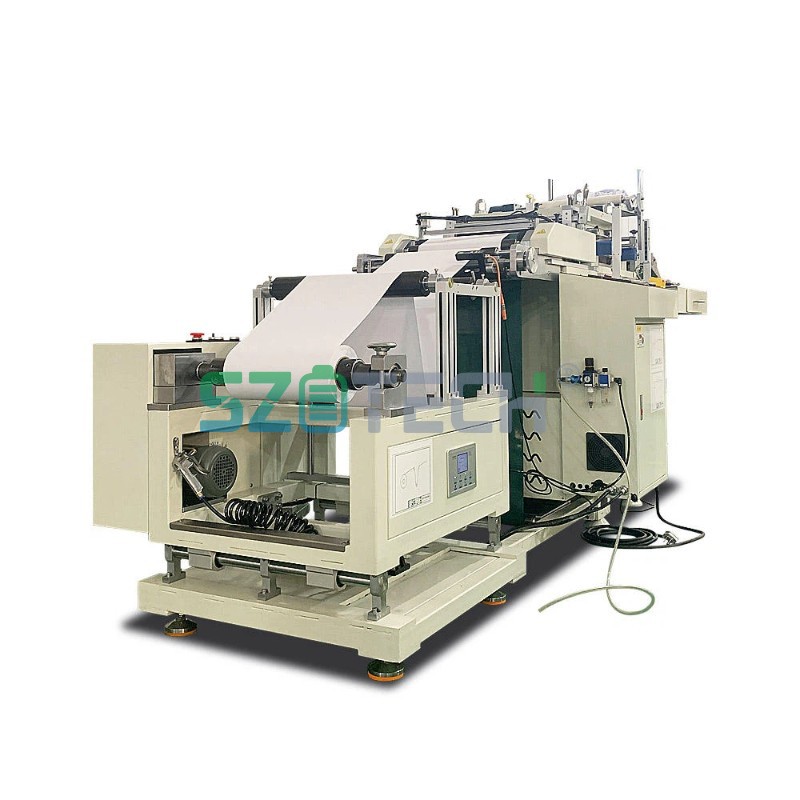

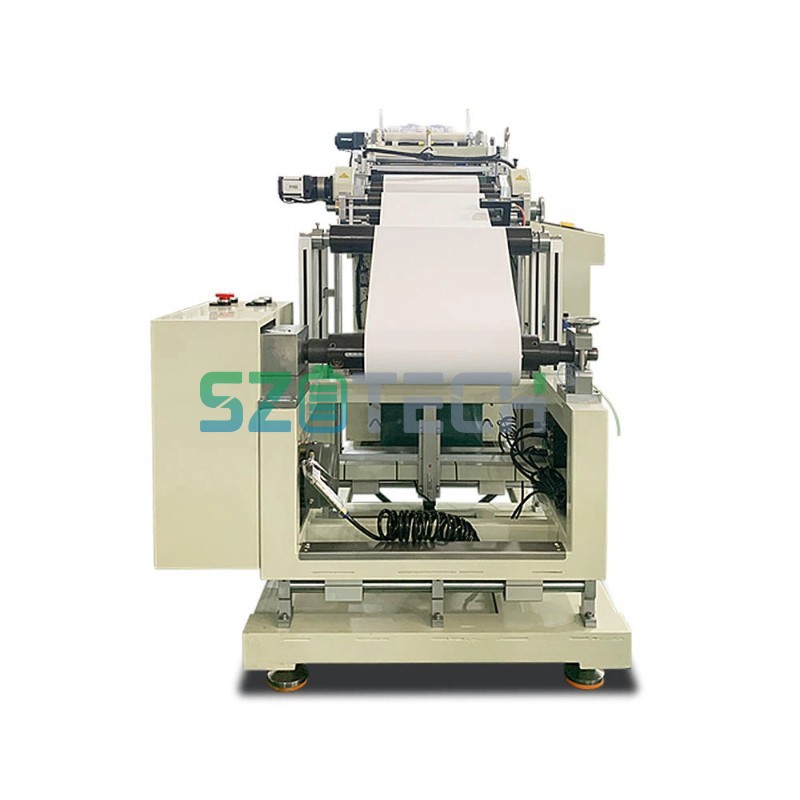

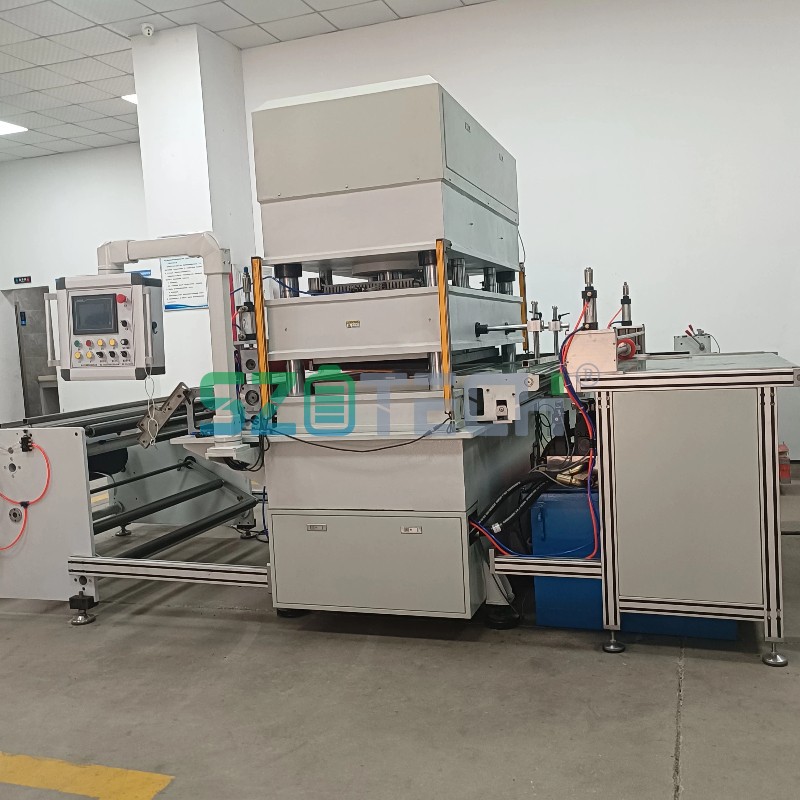

Battarískurðarmaskina

Fáa yvirskipaða elektroduflipu neyvleika við heilt sjálvvirkandi battarískurðarmaskinuni. Sniðgivin til battaríframleiðslu við stórari -kapasiteti, og hevur eina 6-súlu dupulta-servo-stanskonstruktión til øktan stabilitet og skerjikraftstýring. Skipanin tryggjar eitt virkisøki á 340x320mm, fóðurneyvleika innan fyri 0,1mm, og kantburrstýring undir 0,01. Útgjørdur við einum brúkara-vinarligum HMI, trygdarljósgardinum og sjálvvirkandi feildiagnostikki, stuðlar hann effektivum, tryggum rakstri. Við sínum evnum at handfara ymiskt elektrodutilfar til litium-ion og næsta-ættarliðsbattarí, er henda maskinan ein hornasteinur fyri sjálvvirkandi, háavkast elektroduframleiðslu.

Yvirlit yvir útgerðarfunktiónir

Elektroduplátumyndandi maskinan er vælegnað til at sláa og forma battaríelektroduplátur (við flipaelektrodum). Tað er skjótt, hevur fáar burrar, og einki pulvurfrárenslfyribrigdi. Elektroduplátutilfarið, sum fylgir við, er í spoluformi, og útgangurin er eitt-plátuelektroduplátu. Hendan elektroduplátupunsmaskinan hevur eitt serligt avsviklingartól, drivtól, elektroduplátustaðsetingartól, støðutól, burturkastsamlingartól, burturkastinnsavningarkassa, og lidna vørumóttøkutól o.s.fr.

Høvuðslutir Lýsing av maskinum

Útlátspartur:Fær skjóta tilfarsskifting gjøgnum luftútbyggingarakslin. Luftvíðkanarakslin er útgjørdur við skalamerkingum, sum tryggja skjóta støðufesti av nýggja elektrodublaðnum. Hon tekur sjálvvirkandi følandi útløðingarfunktión og stillar útløðingarlongdina á elektrodublaðnum gjøgnum ein seinkingarmekanisme;

Fráviksrættingarpartur:Elektrodublaðið fer ígjøgnum fráviksrættingarmekanismuna, áðrenn tað kemur inn á koyripallin. Hon er rættað við nágreiniligum fráviksrættingarsensorum, við einum fráviksneyvleika uppá ±0,2mm;

Koyripartur:Brúkar ein servomotor til at koyra nágreiniliga koyripallin til tilfarsføðing, fyri at náa veruligu longdini á elektrodublaðnum. Hendan funkan er drivin av tveimum settum av sylindartrýstplátum framman og aftan, sum tryggja flatleika á die-skeriøkinum og betra um neyvleika;

Sekundær eygnafylgjarafunktión:Brúkar innflutt ljóselektrisk eygu til at fylgja við teimum avstandsbundnu elektrodubløðunum. Støðan á sekundæra eyganum kann stillast eitt sindur fyri at tryggja, at hvør liðug vøra er innan fyri toleransubilið. (Avstands elektroduplátamaskina)

Punsing og skerjipartur:Brúkar ein skjótan tvísíðu-límknívstilling. Knívformparturin kann náa skjótar fín-stillingarfunktiónir sum framman, aftan og vinkul, minka nógv um arbeiðsmegi og tilfarstilfeingi, betra um framleiðsluvirkni og vørukvalifikatiónsstig. Knívmoldtrýstið er stillað el-, sum er einfalt, skiljandi og ítøkiligt.

Høvuðsmaskinubygnaður:Við eini heilt nýggjari ábøtu til at gerast ein 6-súla, dupultur-servo die-skerjipartur, er die-skerjitrýstið neyvari, og effektiviteturin er størri. Trýststillingin er øll stýrd á telduni, sum er meira brúkaravinarlig og talgild.

Savningarpartur til elektroduplátuvørur:Gjøgnum mekanisku hondina at súgva elektrodublaðið og leggja tað í samsvarandi bakkan. Mekaniska hondin hevur sjálvvirkandi teljifunktión, nummarávaringar, saknað súgviblaðsávaringar og aðrar menniskjaligar funkur. Móttøkubakkin kann vera í samsvari við veittu tekniskar upplýsingar hjá kundanum og die-skerimaskinubakkan.

Flutningsband Stillingarpartur:Gjøgnum fleiri yvir-húðaðar stengur er føðibandið avmarkað og yvir-húðað av føðibandinum. Flutningsbandið er eitt rundgearið. Við tveimum mekaniskum stillingum av føðibandshættinum er fyribrigdið við truplari stilling av tættleikanum á føðibandinum loyst.

Tøkniligar upplýsingar

Krøv til umhvørvið á staðnum

• Hiti: 0 - 40 stig ;
• Lutfalslig væta: 20 - 90%RH;
• Streymveitingar: Einfasa 220V, 50Hz; Spenningssveiggjøki: ±10%; Jarðverndarkrav: < 4Ω (mált við multimetri);
• Ongar ætandi gass, væta ella spreingievni á staðnum;
• Trýstluft: 0.4 - 0.8Mpa ({1}}kgf/cm), trýstsveiggjøki: ±10%.
