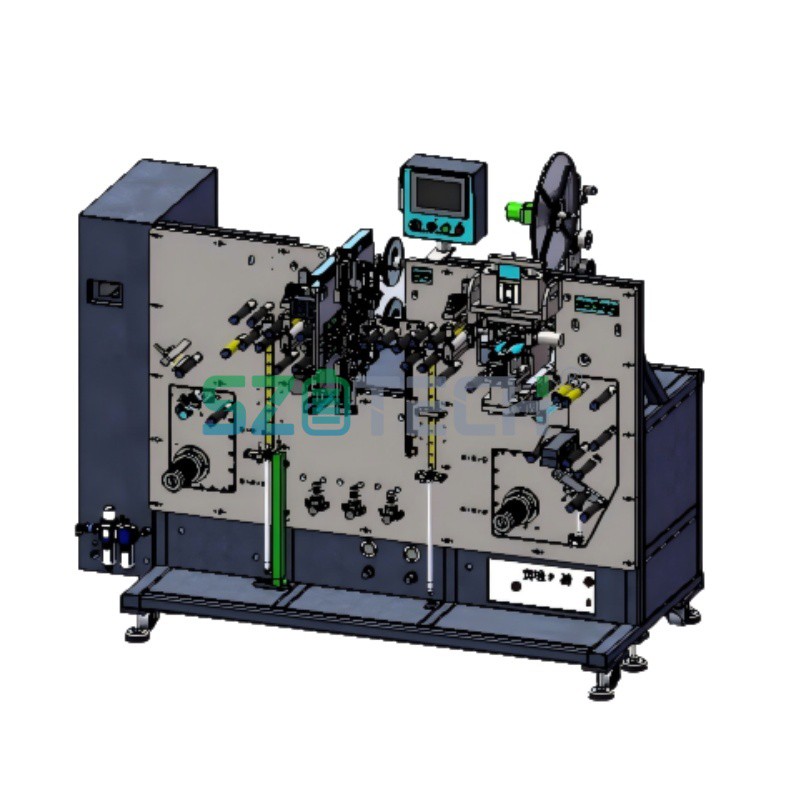

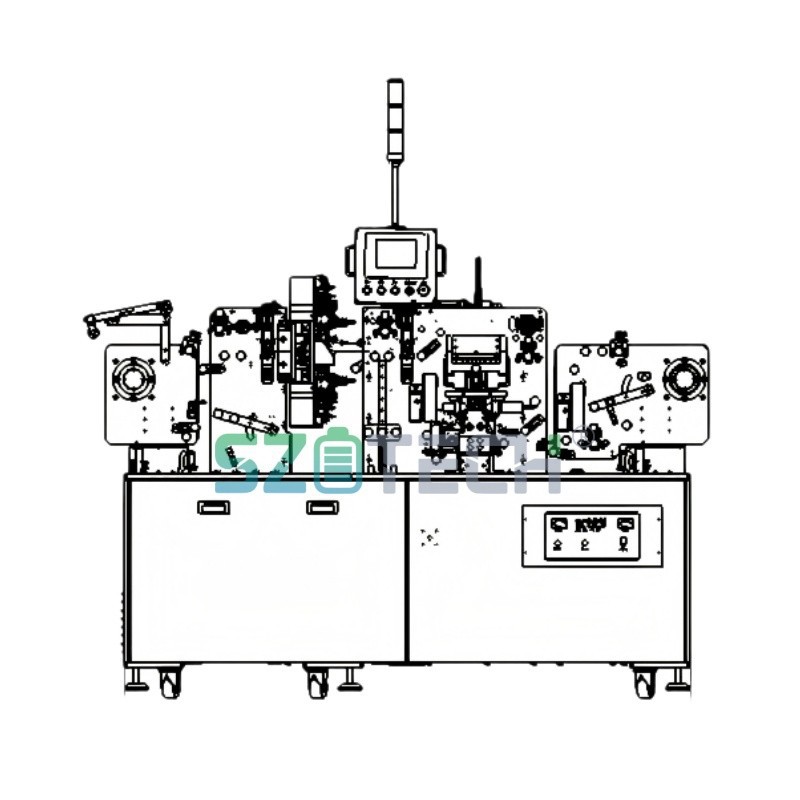

Sveisielektroduframleiðslumaskina

Hendan heilt sjálvvirkandi sveisielektroduframleiðslumaskinan er serkøn í kritiska for-vindingarstiginum. Hendan elektroduplátugerðarmaskinan útførir serfrøðiliga avspoling, neyvleika flipa sveising, isolering tape, og afturspoling fyri at framleiða yvirskipaða góðsku "flipa elektrodu jigsaws" klárar til vindingarmaskinuna. Við at integrera ultraljóðsveising til støðug flipasamband og sjálvvirkandi bandið til isolering, tryggjar tað el-álítandi og trygd frá byrjan av. Integreraða sjálvvirkandi kantleiðaraskipanin (AGV) heldur fullkomna vevjustering gjøgnum alt, og forðar fyri tilfarsburturkasti. Stýrt umvegis ein intuitivan berandi skjálvta HMI, er henda maskinan ikki ein vindari, men tað ómissandi grundarlagið, sum tryggjar konsistensin og góðskuna av rávørunum, sum verða førdar inn í tína há-ferð sylindrisku kyknuvindingargongd, og optimerar samlaða linjuavkastið.

Útgerðarfunktiónir

Hendan maskinan verður í høvuðsheitum brúkt til sjálvvirkandi sveisiflipar av litium-ion battaríelektrodum ;
1.Flipan og elektrodan eru sveisað, legg verjulím á framman og aftan .
2.Hendan maskinan tekur há-enda Panasonic PLC stýringarhátt til at realisera sjálvvirkan av flipa spolu lossing, skerjing, elektrodu sveising, framman og aftur líming, og afturspoling, spara nógva arbeiðsmegi, minka nógv um ferðina á menniskjaligum skaða á elektroduna undir framleiðslu tilgongdini, lopper passing og realisering ( við høgum lími loffies og sveising e2);
3.Elektrodu sveising og band umsókn, tað kann sjálvvirkandi rullast til nýtslu í heilt sjálvvirkandi vindingarmaskinunum;
4.Hendan maskinan er eitt sera sjálvvirkandi tól í elektroduframleiðslu. Henda útgerð, saman við áhaldandi elektrodurulling og áhaldandi elektrodustripping, er elektrodusjálvvirkandi framleiðsla.
5.Hendan maskinan hevur katodu og anodu ovaru og niðaru límband, og positivt flipalím .
6.Allir el-feilir undir rakstrinum av hesi maskinu hava eina alarm-boðfunktión.

Útgerðtøknilig parametrar

Fyrimynd: SZO -80B-N

Útgerðnýtsluumhvørvi

1. Mál: 2 040 (L) × 1 050 mm (B) × 1689 mm (H)

2. Vekt: umleið 1100 KG .

3. Streymveitingar : AC220V, einfasa; spenningssveiggini eru minni enn ±10%; kraft: 5KVA.

4. Trýstluft: 0,4-0,7Mpa (4-7kgf/cm2), streymstøðið á hvørjari trýstluft er 180L/min, og nýtslan er 50%.

5. Umhvørvishiti: 20-35 stig .

6. Lutfalslig væta: 5-55%H.

7. Umhvørvisreinføri: ikki minni enn í flokki 100.000, uttan ætandi gass, flótandi ella spreingievni á staðnum.

Tilfartekniskar upplýsingar og krøv:

1,tilfarsspesifikatiónir:

2,Tilfarskrøv:

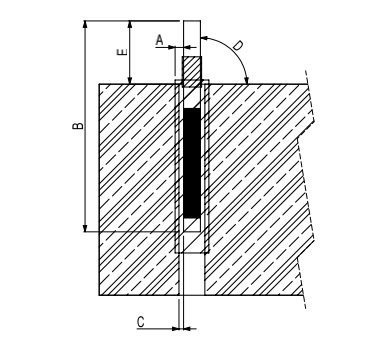

1.Battarí elektroda : avbjóðandi klæðing battarí elektroda , elektroda aluminiumsfolie tjúkt 5 ~ 20um , elektroda klæðing rulla trýst samfelt slit í tilskilað breidd, breidd feilur ± 0,2 mm, elektroda snúgvandi feilur minni enn ± 1,0 mm og 1000 ma-3 mm, hjóltvørmál 400mm ; snúningsneyvleiki ± 1,0mm; klæðing avbjóðandi konsistensfeil < ± 0,5mm (klæðing, slit), flipa sveising tóm breidd í minsta lagi 2mm breiðari enn flipa ;
2.Límbandið er límað eftir breiddini á elektroduni , breiddarfeilurin á límbandinum er ±0,2mm (bandtilfar), og tað er ikki lætt at bróta, tá ið límbandið verður latið upp;
3.Flipabreidd feilur: ±0,1mm, flipameander feilur: 0,2mm/500mm ( flipatilfar).
Viðmerkingar:
(1) Positiva elektrodan er sveisað í langa striku;
(2) Uppdaganarhátturin er strekkroynd;
( 3 ) Henda útgerð veitir bert forskriftarpartar av góðkenningarmodellinum.
