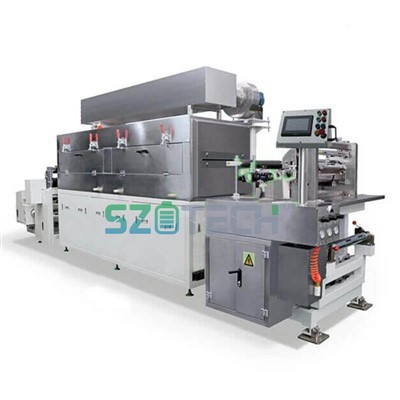

Eyka tína battaríelektroduframleiðslu við litiumbattaríklædningsmaskinuni, sum er gjørd til nágreiniliga klædning av katodu- og anodutilfari. Stuðlandi breiddir upp til 450mm og klædningsferðir á 1–2 m/min, handfarar hann seigføstar slørir frá 2.000 til 12.000 cP. Maskinan tryggjar einsháttaðar turrar klæðingartjúkdir á 50–150μm við trongum toleransum: longdarfeil Minni enn ella javnur við ±0,5mm, breiddarfeil Minni enn ella javnur við ±1mm, og tjúkdarfeil Minni enn ella javnur við ±1,5μm. Við einum 4,5 -metra multi-turkiovni við sjálvstøðugari hitastýring upp til 140 stig , sjálvvirkandi spennings- og kantleiðsluskipanir, og servo{19}}drivnari tólstilling, gevur hann høga endurtøkuføri til litium-ion, LFP, NCM, framleiðslu.

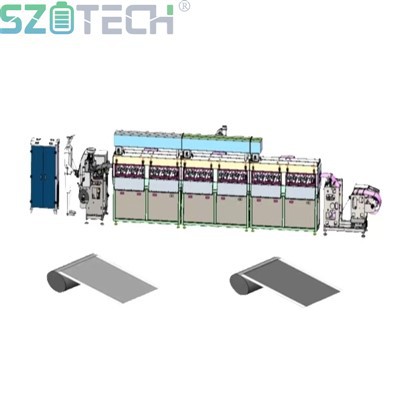

Útgerðarsamanseting
Vertur: avvinding/høvd - turkispor - vinding og hvør partur av stýrisskipanini
Høvuðsútgerðaruppseting
|
Nei |
Navn |
Merkisvøra |
|
Luftrotari |
Chint |
|
|
PLC-stýrari |
Japan Omron/Huichuan |
|
|
Snertiskjár |
Kunlun passstatur |
|
|
Millumstafett |
Sneiðar/Omron |
|
|
Servomotor |
Japan Panasonic/Ruineng (sambært keypsringrásini) |
|
|
Planeturreduktorur |
Aibo/Pikkur Sisko |
|
|
Streymbrytari |
Chint |
|
|
Ac-kontaktørur |
Chint |
|
|
Fast-stafett |
Framleitt í Kina |
|
|
Hitastýring |
Omron/Átai |
|
|
Sjálvvirkandi rætting (lukkað lykkja) |
Servomotordriv |
|
|
Sjálvvirkandi spenningur (spenningur framman) |
PID stýrir motorferðini |
|
|
Sjálvvirkandi spenningur (spenningur aftan) |
PID stýrir motorferðini |
|
|
Optiskt fibur eyga |
Panasonic frá Japan |
|
|
Luftevni |
Jadek |
|
|
Stavleysur sylindari |
Shian |
|
|
Djúpt sproytu kúlulegur |
NSK/SKF |
|
|
Luftblásari |
Rustfrítt stál, fleir-veingir lágur larmur, Guangzhou |
Grundleggjandi funktiónir hjá útgerðini
|
Nei |
Lutur |
Tøkniligur parametur |
Viðmerking |
|
Passa skipan |
Litiumjarnfosfat, litiumkobolt, litiummanganat, ternar, litiumnikkelkoboltmanganat og aðrar skipanir; Olja, vatnskipan av positivari og negativari elektroduhúðing tilgongd; Superkondensator klædningsgongd |
||
|
Koyr undirlagstjúkt . |
Aluminiumsfolie (Al) : 8 ~ 30um Koparfolie (Cu) : 6 ~ 30um |
||
|
Sniðgevingarbreidd á rulluflata |
450 mm |
||
|
Tryggja klædningsbreiddina |
100 ~ 350 mm - 380 mm, í mesta lagi 400 mm |
||
|
Útgerð mekanisk rakstrarferð |
4m/min |
||
|
Klædningsferð |
1-2 m/min |
Velst um goymslu og lakktjúkd |
|
|
Hóskar til seigd í sløri |
Oljuligt upploysandi evni 2500-10000 Cps |
Avbjóðandi klæðing |
|
|
Vatnkent upploysandi evni 1000-6000 Cps |
|||
|
2000 ~ 12000 cps |
Áhaldandi klæðing |
||
|
Einkult síðulag turr tjúkd øki |
50-150μm 50~300g/m2 |
Vegna materiellar eginleikar ber til ikki at møta samstundis |
|
|
Minsta steðgandi longd |
4mm |
||
|
Minsta lakklongd til fleiri partar |
mm |
||
|
Loysievniseginleiki Hóskandi fast innihald |
Oljuligt upploysandi evni NMP (sg =1.033, bp =204 stig ) |
Einans til vísingar |
|
|
Vatnkent upploysandi evni H2O/NMP(sg{2}},bp=100 stig ) |
Einans til vísingar |
||
|
Minsta steðgandi longd |
Katoda SC. 55%±20% |
||
|
Anoda SC . 55%±20%(PVDF-skipan) |
Einans til vísingar |
||
|
Klædningsháttur |
Eitt-lag framman og aftan 2 partar ójavnt interval avbjóðandi flytilag/seinni yvirflata sjálvvirkandi sporing/samfelt lag |
||
|
Undirlagsrennirák |
Framhúðing, undirlagspositiv og afturtóm foliurakstur |
||
|
Rulluvegleiðing uttan fyri bakislóðina |
Umleið φ80mm aluminiumsleiðararulla, yvirflataharð oxidering |
Klára Rc0,4 |
Bygnaðurin í hvørjum parti .
1). Vindingarskipan:
|
Nei |
Lutur |
Tøkniligur parametur |
Viðmerking |
|
Yvir rullumonteringsbygnaður |
Einstøk loddrætt montering (tjúkt 30mm) |
||
|
Spenningsstýringarskipan |
PID stýring motor ferð stýring tyngdarkraft blokk støða, trýst stýring spenningur |
||
|
Rættingarháttur |
Sjálvvirkandi EPC-stýring, slag 50mm, fráviksviðgerðarstýringarneyvleiki ±0,5mm |
Ultraljóðavdúking, kann eyðmerkja gjøgnumskygdu membranina |
|
|
Vindingarháttur |
Tilfarsrullan er fest við 3-tumma uppblásandi aksli og stuðlað á eini síðu; |
||
|
Undirlagsrennirák |
Fram og aftur |
||
|
Avsnúgvandi ætt |
Omanfyri og niðanfyri |
||
|
Avvindandi vindingartvørmát |
300 mm |
||
|
Mesta berandi orka á uppblásandi akslinum |
100Kg/ stk |
||
|
Trummuspesifikatión |
Lengd Minni enn ella javnbjóðis 430mm, innari tvørmál umleið 76mm (3 tummar) |
||
|
Tal av uppblásiligum akselstrimlum |
Eitt stykki av |
||
|
Móttøkupallur |
Dupult stavnpressubelti, opningslit |
||
|
Koyriháttur |
Invertari stýrir AC motori |
2). Høvuðsbygnaður:
|
Nei |
Lutur |
Tøkniligur parametur |
Viðmerking |
|
Høvuðsdrivmotor |
Servomotor |
||
|
Avbjóðandi koyrimotor |
Servomotor |
||
|
Skraparabygging |
Solid sett slag tvísíðu komma skrapa, undirlag, sett 40Cr galvanisering |
||
|
Skrapari Vinkul snúningsstýring |
Flyt handtakið og snúgv |
||
|
Lakkrulla |
Harð kromplátað yvirflata, tvørmál Ø128mm; Holur bygnaður |
||
|
Ryggrulla |
Tvørmál Ø128mm, klæddur við EPDM, rulluflataslíping |
||
|
Tankblanding |
Stavleysi sylindarin flytur seg í beinari linju og ferðin er stillað fyri at forða fyri, at slørið setur seg niður . |
||
|
Avbjóðandi hæddin á skrapanum er stillað . |
Full servo tólstilling, stýra lyftini á tólhaldaranum. Lyftiøki 1~300um |
||
|
Skjótpláta |
Match stálpláta + skúmandi sjóflata, lakkbreidd kann stillast |
||
|
Rakstrarháttur |
Snertiskjár + knøttavirksemi |
Felags handlingin er ytri lykilin . |
3).Bakarí
|
Nei |
Lutur |
Tøkniligur parametur |
Viðmerking |
|
Turka gallbygnaðin í kroppinum . |
Sjálvstøðug innrætting, skipaslagsdesign |
||
|
Ovnslongd |
3 sektiónir, 1,5 metur hvør, tilsamans 4,5 metrar |
||
|
Plátutilfar av turkirøri og luftrøri |
Innara fóður SUS304 rustfrítt stál, ytri fóður SUS 201 rustfrítt stál |
||
|
Koyriháttur á ovnleiðararullu |
Passivur sendiháttur |
||
|
Hitastýring |
Býtt í vanliga rakstrarhitastýring, yvirhita eftirlit alarm verju stýring, yvirhita fer at síggjast ljóð- og ljós alarm, og skerja høvuðshita streymveitingina; |
||
|
Upphitingarháttur |
El-hiting, heitluftsirkulatiónsbygnaður |
||
|
Ein ovns hitaorka |
10KW/ knútur; 3 sektiónir tilsamans 30KW; |
||
|
Hiti í bakarásini . |
Stovuhiti ~140 stig , ein sektiónshitamunur < 5 stig , hvørt stig sjálvstøðug stýring . |
||
|
Kropsflatahiti undir rakstri |
Mátað hitaútlát Minni enn ella javnbjóðis ásettum hita 50% |
||
|
Blásiháttur |
Ovara og niðara blásaluft, niðara afturluft, sjálvstøðugur hitakroppur í luftkamarinum, sjálvstøðug hitastýring, sjálvstøðug luftrúmdarstýring |
||
|
Hvør partur útstoytluftrúmdarstýring |
Sjálvstøðug stýring umvegis mekanisk ventil |
||
|
Stýring av hitaviftu |
Sjálvvirkandi stýring |
||
|
Stýring av útstoytviftu |
Sjálvvirkandi stýring |
||
|
Hitastýring |
Fast-stafett |
||
|
Endurnýtsluskipan við upploysandi evni |
Nei, bert uppsetingargrunnurin er veitt |
||
|
Samlaða útstoytluftrúmdin |
500-1300㎥/H |
Luftventilurin er stillaður . |
|
|
Útstoytviftubýti |
1 útstoytviftu |
||
|
Høvuðskropsbjálving |
Dupult-lagskonstruktión, isoleringslagstjúkt 80mm, glasull hitabjálving |
4). Traktións- og vindingarmekanisme:
|
Nei |
Lutur |
Tøkniligur parametur |
Viðmerking |
|
Vindingarspenningsstýringarskipan |
Konus spenningsstýring, eftir støddini á vindingartvørmálinum, stilla støddina á spenninginum, fyri at forða fyri at fáa stóra rullu ójavna. |
||
|
Vindingarrætting |
Sjálvvirkandi EPC-stýring, ferð 50mm |
||
|
Vindingarháttur |
Rullan er fest við einum 3-tumma uppblásiligum aksli og stuðlað á eini síðu |
||
|
Undirlagsrennirák |
Fram og aftur |
||
|
Snúningsrák |
Omanfyri og niðanfyri |
||
|
Vindingartvørmát |
300 mm |
||
|
Mesta berandi orka á uppblásandi akslinum |
100Kg/strimla |
||
|
Trummuspesifikatión |
Lengd Minni enn ella javnbjóðis 430mm, innari tvørmál umleið 76mm (3 tummar) |
||
|
Tal av vindandi uppblásiligum akslum |
Eitt stykki av |
||
|
Móttøkupallur |
Einkult stavnpressubelti, opið slit |
||
|
Koyriháttur |
Servomotorstýring |
||
|
Rulluleiðara monteringsbygnaður |
Loddrætt slag |
5). Stýrisskipan:
|
Nei |
Lutur |
Tøkniligur parametur |
Viðmerking |
|
Høvuðsstýrisskipan |
Snertiskjár, PLC, modul, servoskipan |
||
|
Rakstrarháttur |
Manuelt, sjálvvirkandi, neyðsteðgur; Maskinan kann koyrast áðrenn og aftaná |
||
|
Stillingsøki av lag og avbjóðandi longd |
Lakklongd 20,0 ~ 3200,0mm |
Forrit kann læsa bilið |
|
|
Alarmstøða |
Avbjóðandi longd 4,0 ~ 300,0mm |
||
|
Teljifunktión |
Tá tólið brestur, vísir berandi skermurin samsvarandi feilboðsskermin |
||
|
Avbjóðandi høvd- og halatjúkdarstillingarháttur |
Nøgd/framleiðslulongd |
6). Sjálvvirkandi fóðurskipan:
Kundi-eiga
Lakkútgerð útsjónd stødd og góðska:
6500 * 1298 * 1971 (L × B × H); 3000 kg (bara til vísing)
Útgerðarneyvleiki
1. Nágreinileiki í skermi
|
Nei |
Lutur |
Tøkniligur parametur |
Viðmerking |
|
skrapa |
Rund runout Minni enn ella javnbjóðis 1,5um, beinleiki Minni enn ella javnbjóðis 1,5um |
||
|
Lakkrulla |
Rund runout Minni enn ella javnbjóðis 1,5um, beinleiki Minni enn ella javnbjóðis 1,5um |
||
|
Ryggrulla |
Sirkulrenning Minni enn ella javnbjóðis 15um, beinleiðis Minni enn ella javnbjóðis 15um |
||
|
Fráviksrætting |
±1mm |
||
|
Tólsinnstillingar stýrir endurtøkuneyvleika |
±1um |
||
|
Hitastýring stýring neyvleiki |
Minni enn ella javnur við ±2 stig |
2.Lakk neyvleiki
|
Lutur |
Viðmerking |
Støði (Ferð V{0}} m/min) |
|
|
A (eftir) |
Minni enn ella javnbjóðis 1mm (viðvíkjandi slørisseigd og bindandi evniseginleikum) |
|
B(Óvanligt øki á høvdinum) |
mm |
|
|
C (Halafráviksøki) |
6mm |
|
|
D (kantvirknaðarøki) |
Minni enn ella javnbjóðis 3mm |
|
|
E(longdarfeilur) /H(marginalfeilur) |
Minni enn ella javnbjóðis ±0,5mm Minni enn ella javnbjóðis ±0,7mm |
|
|
F (breiddarfeilur) |
±1mm |
|
|
M(breiddarfeilur) |
±1mm |
|
|
G1 (høvdatjúkd) |
-5~+6um |
|
|
G2 (Halatjúkt) |
-5~+6um |
|
|
I (umvendandi raðfestingarfeil) |
Minni enn ella javnbjóðis ±0,7mm Minni enn ella javnbjóðis ±1 mm |
|
|
J Tjúkt á eini síðu yvirflatutøttleika . |
Vektfeil Minni enn ella javnur við ±1,5% Tjúkdarfeilur Minni enn ella javnur við ±1,5um |
|
|
Longdarbili |
(Tak B, C, D økið burtur) |
20,0-3200,0mm |
|
L1(Filmslongd) |
4,0-3200,0 mm |
|
|
L2 (avbjóðandi longd) |
L1 +L2 Størri enn ella javnur við 120mm |
3.Yvirflatutøttleikamátingarháttur (mælt)
A. Mátiøki: 3mm frá kanti, 6mm frá enda, 10mm frá byrjan.
B. Mátistødd Φ44mm ella eftir tøkniligum krøvum hjá kundanum
