Tænastuyvirlit

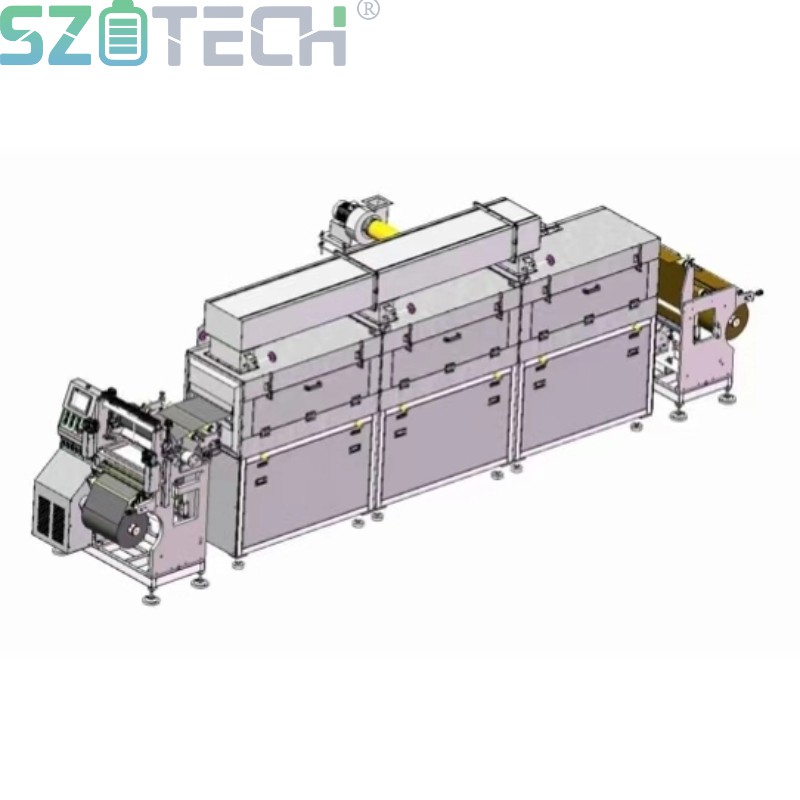

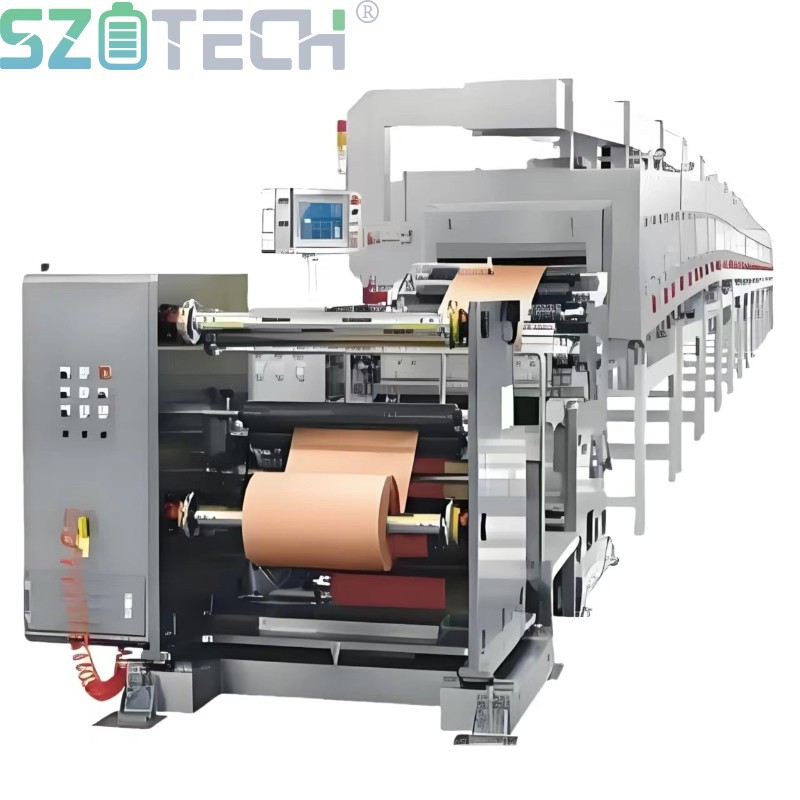

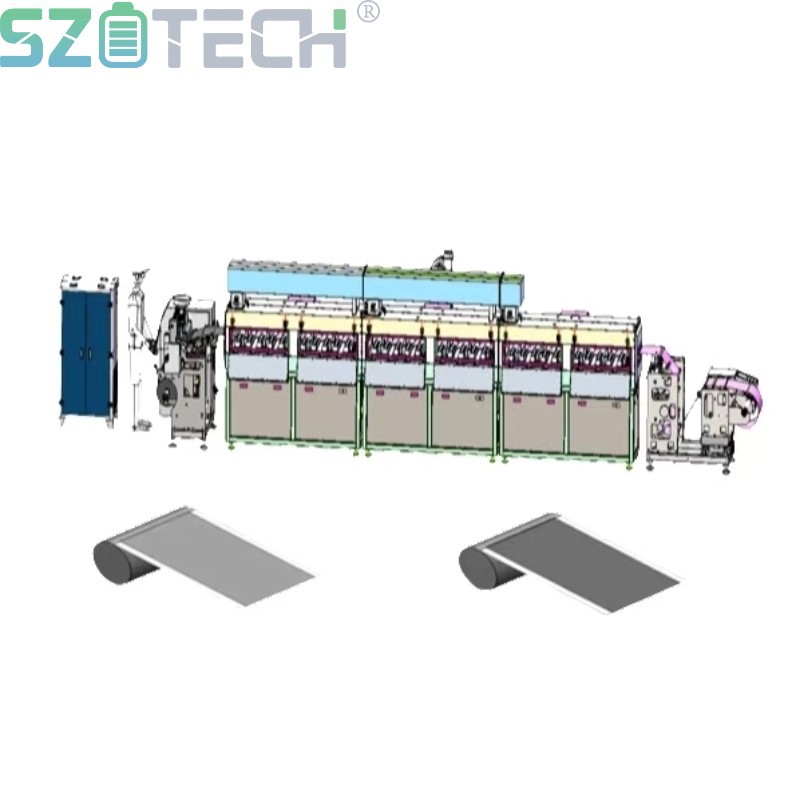

Okkara elektroduhúðmaskina er serkøn íturr elektroduhúðing, sum bjóðar upploysara-frítt, orkusparandi avrikið til litium-ion og fast-battarí. Hon tekur nágreiniliga kalendereringstøkni til at mynda einsháttaðar turrar pulvurfilmar (40–300μm tjúkt) við ±1μm neyvleika, sum burturbeinir eitrandi upploysandi evni og skerjir orkunýtsluna við 35%+.
Útgjørdur við stillaðari ferð (upp til 80m/min) og rullu-til-rulluvirksemi, hóskar hann til kopar/aluminiumsfoliur og LFP/NCM tilfar. Kompakta sniðið minkar um framleiðsluplássið við 65%, meðan CE/ISO góðkenningar tryggja álítandi til lab R&D og pilot-skala framleiðslu. Tað økir um battaríorkutættleikan og lækkar framleiðslukostnaðin, sum er perfekt til el- og orkugoymsluforrit.
Lyklafunktiónir eru m.a.
Servo-drivin spenningsstýring(Panasonic/Ruineng motorar) við ±0,5mm EPC-rætting til nágreiniliga linjuføring.
Kommastrikuhúðhøvd við ±1μm tólneyvleika og EPDM bakrulla til støðuga 50–300 g/m2 turrtjúkd.
Heitur-luftsirkulatiónsovnur (RT–140 stig , ±2 stig neyvleiki) við SUS304 rustfríum stálkonstruktión og 30kW hitaorku.
Omron PLC og touchscreen HMI til sjálvvirkandi rakstur, sum stuðlar avbjóðandi/samfeldum klædningsháttum.
Henda maskinan er perfekt til EV-battaríframleiðslu, og hon lýkur hardware-toleransur Minni enn ella javnbjóðis 1,5μm (klædningsrulla) og klædningskantneyvleiki ±1mm. Vælumtókt leitiorð: elektroduhúð, battaríhúðmaskina, rullu-til-rulluhúð, litiumbattaríútgerð og neyvleikahúðskipan.
Høvuðsútgerðaruppseting
|
Nei |
Navn |
Merkisvøra |
| 1. |
Luftrotari |
Chint |
| 2. |
PLC-stýrari |
Japan Omron/Huichuan |
| 3. |
Snertiskjár |
Kunlun passstatur |
| 4. |
Millumstafett |
Sneiðar/Omron |
| 5. |
Servomotor |
Japan Panasonic/Ruineng (sambært keypsringrásini) |
| 6. |
Planetur reduktorur |
Aibo/Pikkur Sisko |
| 7. |
Streymbrytari |
Chint |
| 8. |
Ac-kontaktørur |
Chint |
| 9. |
Fast-stafett |
Framleitt í Kina |
| 10. |
Hitastýring |
Omron/Átai |
| 11. |
Sjálvvirkandi rætting (lukkað lykkja) |
Servomotordriv |
| 12. |
Sjálvvirkandi spenningur (spenningur framman) |
PID stýrir motorferðini |
| 13. |
Sjálvvirkandi spenningur (spenningur aftan) |
PID stýrir motorferðini |
| 14. |
Optiskt fibur eyga |
Panasonic frá Japan |
| 15. |
Luftevni |
Jadek |
| 16. |
Stavleysur sylindari |
Shian |
| 17. |
Djúpt sproytu kúlulegur |
NSK/SKF |
| 18. |
Luftblásari |
Rustfrítt stál, fleir-veingir lágur larmur, Guangzhou |
Grundleggjandi funktiónir hjá útgerðini
|
Nei |
Lutur |
Tøkniligur parametur |
Viðmerking |
| 1. |
Passa skipan |
Litiumjarnfosfat, litiumkobolt, litiummanganat, ternar, litiumnikkelkoboltmanganat og aðrar skipanir; Olja, vatnskipan av positivari og negativari elektroduhúðing tilgongd; Superkondensator klædningsgongd |
|
| 2. |
Koyr undirlagstjúkt . |
Alufolie (Al) : 8 ~ 30um Koparfolie (Cu) : 6 ~ 30um |
|
| 3. |
Sniðgevingarbreidd á rulluflata |
450 mm |
|
| 4. |
Tryggja klædningsbreiddina |
100 ~ 350 mm - 380 mm, í mesta lagi 400 mm |
|
| 5. |
Útgerð mekanisk rakstrarferð |
4m/min |
|
| 6. |
Klædningsferð |
1-2 m/min |
Velst um goymslu og lakktjúkd |
| 7. |
Hóskar til seigd í sløri |
Oljuligt upploysandi evni 2500-10000 Cps |
Avbjóðandi klæðing |
|
Vatnkent upploysandi evni 1000-6000 Cps |
|||
|
2000 ~ 12000 cps |
Áhaldandi klæðing |
||
| 8. |
Einkult síðulag turr tjúkd øki |
50-150μm 50~300g/m2 |
Vegna materiellar eginleikar ber til ikki at møta samstundis |
| 9. |
Minsta steðgandi longd |
4mm |
|
| 10. |
Minsta lakklongd til fleiri partar |
mm |
|
| 11. |
Loysievniseginleiki Hóskandi fast innihald |
Oljuligt upploysandi evni NMP (sg =1.033, bp =204 stig ) |
Einans til vísingar |
|
Vatnkent upploysandi evni H2O/NMP(sg{2}},bp=100 stig ) |
Einans til vísingar |
||
| 12. |
Minsta steðgandi longd |
Katoda SC. 55%±20% |
|
|
Anoda SC . 55%±20%(PVDF-skipan) |
Einans til vísingar |
||
| 13. |
Klædningsháttur |
Eitt-lag framman og aftan 2 partar ójavnt interval avbjóðandi flytilag/seinni yvirflata sjálvvirkandi sporing/samfelt lag |
|
| 14. |
Undirlagsrennirák |
Framhúðing, undirlagspositiv og afturtóm foliurakstur |
|
| 15. |
Rulluvegleiðing uttan fyri bakislóðina |
Umleið φ80mm aluminiumsleiðararulla, yvirflatuharð oxidering |
Klára Rc0,4 |
Bygnaðurin í hvørjum parti .
1). Vindingarskipan:
|
Nei |
Lutur |
Tøkniligur parametur |
Viðmerking |
| 1. |
Yvir rullumonteringsbygnaður |
Einstøk loddrætt montering (tjúkt 30mm) |
|
| 2. |
Spenningsstýringarskipan |
PID stýring motor ferð stýring tyngdarkraft blokk støða, trýst stýring spenningur |
|
| 3. |
Rættingarháttur |
Sjálvvirkandi EPC-stýring, slag 50mm, fráviksrættingarstýringarneyvleiki ±0,5mm |
Ultraljóðavdúking, kann eyðmerkja gjøgnumskygdu membranina |
| 4. |
Vindingarháttur |
Tilfarsrullan er fest við 3-tumma uppblásandi aksli og stuðlað á eini síðu; |
|
| 5. |
Undirlagsrennirák |
Fram og aftur |
|
| 6. |
Avsnúgvandi ætt |
Omanfyri og niðanfyri |
|
| 7. |
Avsnúningsvindingartvørmát |
300mm |
|
| 8. |
Mesta berandi orka á uppblásandi akslinum |
100Kg/ stk |
|
| 9. |
Trummuspesifikatión |
Lengd Minni enn ella javnbjóðis 430mm, innari tvørmál umleið 76mm (3 tummar) |
|
| 10. |
Tal av uppblásiligum akselstrimlum |
Eitt stykki av |
|
| 11. |
Móttøkupallur |
Dupult stavnpressubelti, opningslit |
|
| 12. |
Koyriháttur |
Umformari stýrir AC motori |
2). Høvuðsbygnaður:
|
Nei |
Lutur |
Tøkniligur parametur |
Viðmerking |
| 1. |
Høvuðsdrivmotor |
Servomotor |
|
| 2. |
Avbjóðandi koyrimotor |
Servomotor |
|
| 3. |
Skraparabygging |
Solid sett slag tvísíðu komma skrapa, undirlag, sett 40Cr galvanisering |
|
| 4. |
Skrapari Vinkul snúningsstýring |
Flyt handtakið og snúgv |
|
| 5. |
Lakkrulla |
Harð kromplátað yvirflata, tvørmál Ø128mm; Holur bygnaður |
|
| 6. |
Ryggrulla |
Tvørmát Ø128mm, klæddur við EPDM, rulluflataslíping |
|
| 7. |
Tankblanding |
Stavleysi sylindarin flytur seg í beinari linju og ferðin er stillað fyri at forða fyri, at slørið setur seg niður . |
|
| 8. |
Avbjóðandi hæddin á skrapanum er stillað . |
Full servo tólstilling, stýra lyftini á tólhaldaranum. Lyftiøki 1~300um |
|
| 9. |
Bafflepláta |
Match stálpláta + skúmandi sjóflata, lakkbreidd kann stillast |
|
| 10. |
Rakstrarháttur |
Snertiskjár + knøttarakstur |
Felags handlingin er ytri lykilin . |
3).Baking
|
Nei |
Lutur |
Tøkniligur parametur |
Viðmerking |
| 1. |
Turka gallbygnaðin í kroppinum . |
Sjálvstøðug innrætting, skipaslagsdesign |
|
| 2. |
Ovnslongd |
3 sektiónir, 1,5 metur hvør, tilsamans 4,5 metrar |
|
| 3. |
Plátutilfar av turkileiðing og luftleiðing |
Innara fóður SUS304 rustfrítt stál, ytri fóður SUS 201 rustfrítt stál |
|
| 4. |
Koyriháttur á ovnleiðararullu |
Passivur sendiháttur |
|
| 5. |
Hitastýring |
Býtt í vanliga rakstrarhitastýring, yvirhita eftirlit alarm verju stýring, yvirhita fer at síggjast ljóð- og ljós alarm, og skerja høvuðshita streymveitingina; |
|
| 6. |
Upphitingarháttur |
El-hiting, heitluftsirkulatiónsbygnaður |
|
| 7. |
Ein ovns hitaorka |
10KW/ knútur; 3 sektiónir tilsamans 30KW; |
|
| 8. |
Hiti í bakarásini . |
Stovuhiti ~140 stig , ein sektiónshitamunur < 5 stig , hvørt stig sjálvstøðug stýring . |
|
| 9. |
Kropsflatahiti undir rakstri |
Mátað hitaútlát Minni enn ella javnbjóðis ásettum hita 50% |
|
| 10. |
Blásiháttur |
Ovara og niðara blásaluft, niðara afturluft, sjálvstøðugur hitakroppur í luftkamarinum, sjálvstøðug hitastýring, sjálvstøðug luftrúmdarstýring |
|
| 11. |
Hvør partur útstoytluftrúmdarstýring |
Sjálvstøðug stýring umvegis mekanisk ventil |
|
| 12. |
Stýring av hitaviftu |
Sjálvvirkandi stýring |
|
| 13. |
Stýring av útstoytviftu |
Sjálvvirkandi stýring |
|
| 14. |
Hitastýring |
Fast-stafett |
|
| 15. |
Endurnýtsluskipan við upploysandi evni |
Nei, bert uppsetingargrunnurin er veitt |
|
| 16. |
Samlaða útstoytluftrúmdin |
500-1300㎥/H |
Luftventilurin er stillaður . |
| 17. |
Útstoytviftubýti |
1 útstoytviftu |
|
|
18. |
Høvuðskropsbjálving |
Dupult-lagskonstruktión, isoleringslagstjúkt 80mm, glasull hitabjálving |
4). Traktións- og vindingarmekanisme:
|
Nei |
Lutur |
Tøkniligur parametur |
Viðmerking |
| 1. |
Vindingarspenningsstýringarskipan |
Konus spenningsstýring, eftir støddini á vindingartvørmálinum, stilla støddina á spenninginum, fyri at forða fyri at fáa stóra rullu ójavna. |
|
| 2. |
Vindingarrætting |
Sjálvvirkandi EPC-stýring, ferð 50mm |
|
| 3. |
Vindingarháttur |
Rullan er fest við 3-tumma uppblásiligum aksli og stuðlað á eini síðu |
|
| 4. |
Undirlagsrennirák |
Fram og aftur |
|
| 5. |
Snúningsrák |
Omanfyri og niðanfyri |
|
| 6. |
Vindingartvørmát |
300mm |
|
| 7. |
Mesta berandi orka á uppblásandi akslinum |
100Kg/strimla |
|
| 8. |
Trummuspesifikatión |
Lengd Minni enn ella javnbjóðis 430mm, innari tvørmál umleið 76mm (3 tummar) |
|
| 9. |
Tal av vindandi uppblásiligum akslum |
Eitt stykki av |
|
| 10. |
Móttøkupallur |
Einkult stavnpressubelti, opið slit |
|
| 11. |
Koyriháttur |
Servomotorstýring |
|
| 12. |
Rulluleiðara monteringsbygnaður |
Loddrætt slag |
|
Nei |
Lutur |
Tøkniligur parametur |
Viðmerking |
| 1. |
Høvuðsstýrisskipan |
Snertiskjár, PLC, modul, servoskipan |
|
| 2. |
Rakstrarháttur |
Manuelt, sjálvvirkandi, neyðsteðgur; Maskinan kann koyrast áðrenn og aftaná |
|
| 3. |
Stillingsøki av lag og avbjóðandi longd |
Lakklongd 20,0 ~ 3200,0mm |
Forrit kann læsa bilið |
| 4. |
Alarmstøða |
Avbjóðandi longd 4,0 ~ 300,0mm |
|
| 5. |
Teljifunktión |
Tá tólið brestur, vísir berandi skermurin samsvarandi feilboðsskermin |
|
| 6. |
Hættur at stilla tjúkd á høvdi og hala við avbjóðandi |
Nøgd/framleiðslulongd |
5). Stýrisskipan:
6). Sjálvvirkandi fóðurskipan:
kundi-eiga
Lakkútgerð útsjónd stødd og góðska:
6500 * 1298 * 1971 (L × B × H); 3000 kg (bara til vísing)
Útgerðarneyvleiki
1. Nágreinileiki í skermi
|
Nei |
Lutur |
Tøkniligur parametur |
Viðmerking |
| 1. |
skrapa |
Rund runout Minni enn ella javnbjóðis 1,5um, beinleiki Minni enn ella javnbjóðis 1,5um |
|
| 2. |
Lakkrulla |
Rund runout Minni enn ella javnbjóðis 1,5um, beinleiki Minni enn ella javnbjóðis 1,5um |
|
| 3. |
Ryggrulla |
Sirkulrenning Minni enn ella javnbjóðis 15um, beinleiðis Minni enn ella javnbjóðis 15um |
|
| 4. |
Fráviksrætting |
±1 mm |
|
| 5. |
Tólsinnstillingar stýrir endurtøkuneyvleika |
±1um |
|
| 6. |
Hitastýring stýring neyvleiki |
Minni enn ella javnur við ±2 stig |
2.Klædningsneyvleiki
|
Lutur |
Viðmerking |
Støði (Ferð V{0}} m/min) |
|
|
A (eftir) |
Minni enn ella javnbjóðis 1mm (viðvíkjandi slørisseigd og bindandi evniseginleikum) |
|
B(Óvanligt øki á høvdinum) |
mm |
|
|
C (Halafráviksøki) |
6mm |
|
|
D (kantvirknaðarøki) |
Minni enn ella javnbjóðis 3mm |
|
|
E(longdarfeilur) /H(marginalfeilur) |
Minni enn ella javnbjóðis ±0,5mm Minni enn ella javnbjóðis ±0,7mm |
|
|
F (breiddarfeilur) |
±1 mm |
|
|
M(breiddarfeil) |
±1 mm |
|
|
G1 (høvdatjúkd) |
-5~+6um |
|
|
G2 (Halatjúkt) |
-5~+6um |
|
|
I (umvendandi raðfestingarfeil) |
Minni enn ella javnbjóðis ±0,7mm Minni enn ella javnbjóðis ±1 mm |
|
|
J Tjúkt á eini síðu yvirflatutøttleika . |
Vektfeil Minni enn ella javnur við ±1,5% Tjúkdarfeilur Minni enn ella javnur við ±1,5um |
|
|
Longdarbili |
(Tak B, C, D økið burtur) |
20,0-3200,0 mm |
|
L1(Filmslongd) |
4,0-3200,0 mm |
|
|
L2 (avbjóðandi longd) |
L1 +L2 Størri enn ella javnur við 120mm |
