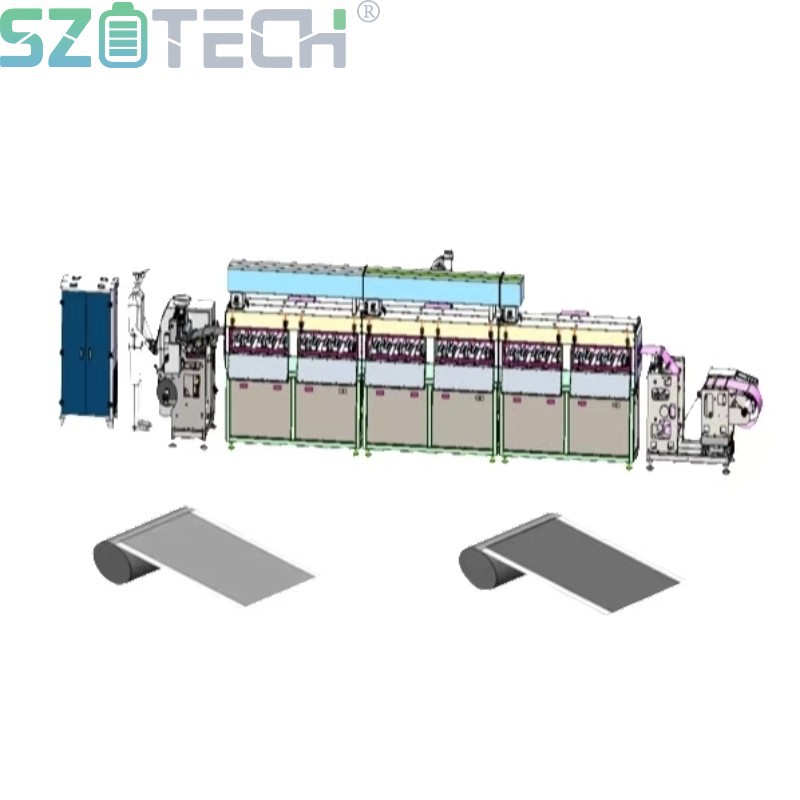

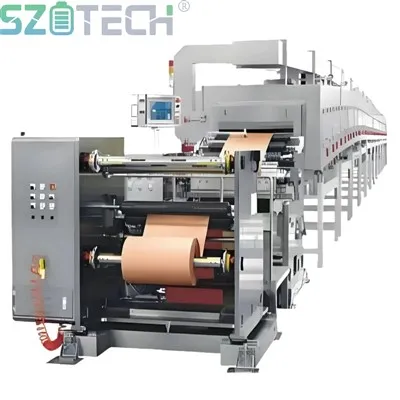

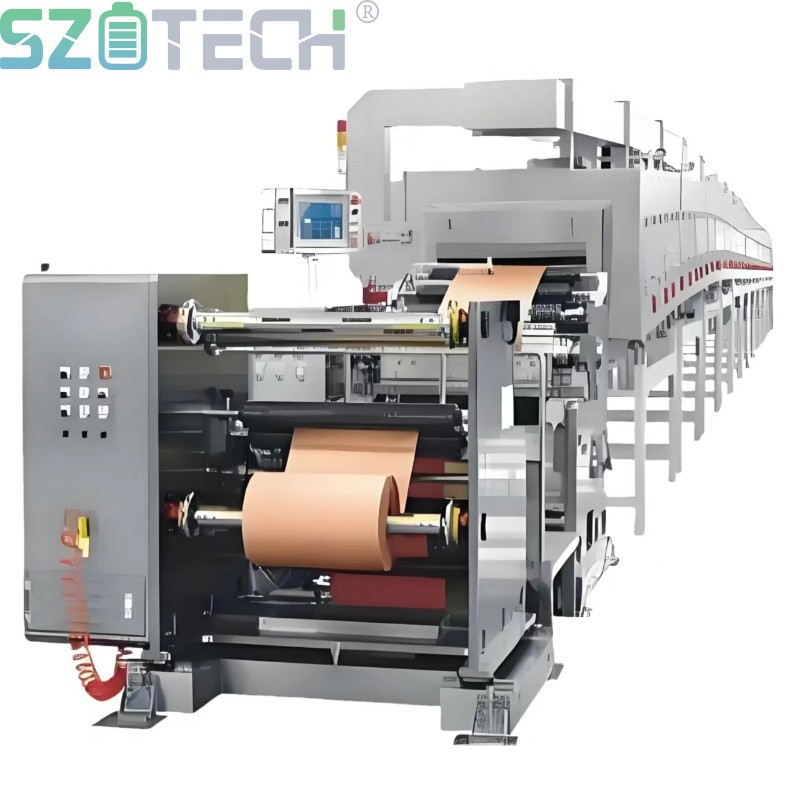

Hettabattarí elektrodu klæðimaskinaintegrerar sjálvvirkandi vevhandfaring, sjón-baseraða linjuføring og uppskrift-drivna stýring til endurnýggjandi elektroduframleiðslu. Flytingarhúðmekanisman forðar fyri undirlagsavforming, samstundis sum ±1% húðjavnleiki verður varðveitt tvørtur um ósamfeld øki. Real-tjúkdareftirlit og brek-avdúkingarskipanir flagga beinanvegin frávik. Við samsvari til 100–400mm vevbreiddir og ferð upp til 5 m/min, brúgvar tað nýskapan á laboratoriumskala og ídnaðarkrøv, og tryggjar, at kritiskir parametrar sum interfacial integritet og turkikonsistens eru for-góðkendir til hópframleiðslu.

Skyld útgerð

Blandari

Vindingarmaskina

Kalendaramaskina

Vætuinnspræningsmaskina

Stablamaskina

Skerimaskina til battarí

Høvuðsútgerðaruppseting

Nei	Navn	Merkisvøra
1.	Luftrotari	Chint
2.	PLC-stýrari	Japan Omron/Huichuan
3.	Snertiskjár	Kunlun passstatur
4.	Millumstafett	Sneiðar/Omron
5.	Servomotor	Japan Panasonic/Ruineng (sambært keypsringrásini)
6.	Planetur reduktorur	Aibo/Pikkur Sisko
7.	Streymbrytari	Chint
8.	Ac-kontaktørur	Chint
9.	Fast-stafett	Framleitt í Kina
10.	Hitastýring	Omron/Átai
11.	Sjálvvirkandi rætting (lukkað lykkja)	Servomotordriv
12.	Sjálvvirkandi spenningur (spenningur framman)	PID stýrir motorferðini
13.	Sjálvvirkandi spenningur (spenningur aftan)	PID stýrir motorferðini
14.	Optiskt fibur eyga	Panasonic frá Japan
15.	Luftevni	Jadek
16.	Stavleysur sylindari	Shian
17.	Djúpt sproytu kúlulegur	NSK/SKF
18.	Luftblásari	Rustfrítt stál, fleir-veingir lágur larmur, Guangzhou

Grundfunktiónir hjá útgerðini:

Nei	Lutur	Tøkniligur parametur	Viðmerking
1.	Passa skipan	Litiumjarnfosfat, litiumkobolt, litiummanganat, ternar, litiumnikkelkoboltmanganat og aðrar skipanir; Olja, vatnskipan av positivari og negativari elektroduhúðing tilgongd; Superkondensator klædningsgongd
2.	Koyr undirlagstjúkt .	Alufolie (Al) : 8 ~ 30um Koparfolie (Cu) : 6 ~ 30um
3.	Sniðgevingarbreidd á rulluflata	450 mm
4.	Tryggja klædningsbreiddina	100 ~ 350 mm - 380 mm, í mesta lagi 400 mm
5.	Útgerð mekanisk rakstrarferð	4m/min
6.	Klædningsferð	1-2 m/min	Velst um goymslu og lakktjúkd
7.	Hóskar til seigd í sløri	Oljuligt upploysandi evni 2500-10000 Cps	Avbjóðandi klæðing
		Vatnkent upploysandi evni 1000-6000 Cps	Avbjóðandi klæðing
		2000 ~ 12000 cps	Áhaldandi klæðing
8.	Einkult síðulag turr tjúkd øki	50-150μm 50~300g/m²	Vegna materiellar eginleikar ber til ikki at møta samstundis
9.	Minsta steðgandi longd	4mm
10.	Minsta lakklongd til fleiri partar	mm
11.	Loysievniseginleiki Hóskandi fast innihald	Oljuligt upploysandi evni NMP (sg =1.033, bp =204 stig )	Einans til vísingar
11.	Loysievniseginleiki Hóskandi fast innihald	Vatnkent upploysandi evni H2O/NMP(sg{2}},bp=100 stig )	Einans til vísingar
12.	Minsta steðgandi longd	Katoda SC. 55%±20%
12.	Minsta steðgandi longd	Anoda SC . 55%±20%(PVDF-skipan)	Einans til vísingar
13.	Klædningsháttur	Eitt-lag framman og aftan 2 partar ójavnt interval avbjóðandi flytilag/seinni yvirflata sjálvvirkandi sporing/samfelt lag
14.	Undirlagsrennirák	Framhúðing, undirlagspositiv og afturtóm foliurakstur
15.	Rulluvegleiðing uttan fyri bakislóðina	Umleið φ80mm aluminiumsleiðararulla, yvirflatuharð oxidering	Klára Rc0,4

Bygnaðurin í hvørjum parti .

1). Vindingarskipan:

Nei	Lutur	Tøkniligur parametur	Viðmerking
1.	Yvir rullumonteringsbygnaður	Einstøk loddrætt montering (tjúkt 30mm)
2.	Spenningsstýringarskipan	PID stýring motor ferð stýring tyngdarkraft blokk støða, trýst stýring spenningur
3.	Rættingarháttur	Sjálvvirkandi EPC-stýring, slag 50mm, fráviksrættingarstýringarneyvleiki ±0,5mm	Ultraljóðavdúking, kann eyðmerkja gjøgnumskygdu membranina
4.	Vindingarháttur	Tilfarsrullan er fest við 3-tumma uppblásandi aksli og stuðlað á eini síðu;
5.	Undirlagsrennirák	Fram og aftur
6.	Avsnúgvandi ætt	Omanfyri og niðanfyri
7.	Avsnúningsvindingartvørmát	300mm
8.	Mesta berandi orka á uppblásandi akslinum	100Kg/ stk
9.	Trummuspesifikatión	Lengd Minni enn ella javnbjóðis 430mm, innari tvørmál umleið 76mm (3 tummar)
10.	Tal av uppblásiligum akselstrimlum	Eitt stykki av
11.	Móttøkupallur	Dupult stavnpressubelti, opningslit
12.	Koyriháttur	Umformari stýrir AC motori

2). Høvuðsbygnaður:

Nei	Lutur	Tøkniligur parametur	Viðmerking
1.	Høvuðsdrivmotor	Servomotor
2.	Avbjóðandi koyrimotor	Servomotor
3.	Skraparabygging	Solid sett slag tvísíðu komma skrapa, undirlag, sett 40Cr galvanisering
4.	Skrapari Vinkul snúningsstýring	Flyt handtakið og snúgv
5.	Lakkrulla	Harð kromplátað yvirflata, tvørmál Ø128mm; Holur bygnaður
6.	Ryggrulla	Tvørmát Ø128mm, klæddur við EPDM, rulluflataslíping
7.	Tankblanding	Stavleysi sylindarin flytur seg í beinari linju og ferðin er stillað fyri at forða fyri, at slørið setur seg niður .
8.	Avbjóðandi hæddin á skrapanum er stillað .	Full servo tólstilling, stýra lyftini á tólhaldaranum. Lyftiøki 1~300um
9.	Bafflepláta	Match stálpláta + skúmandi sjóflata, lakkbreidd kann stillast
10.	Rakstrarháttur	Snertiskjár + knøttarakstur	Felags handlingin er ytri lykilin .

3).Baking

Nei	Lutur	Tøkniligur parametur	Viðmerking
1.	Turka gallbygnaðin í kroppinum .	Sjálvstøðug innrætting, skipaslagsdesign
2.	Ovnslongd	3 sektiónir, 1,5 metur hvør, tilsamans 4,5 metrar
3.	Plátutilfar av turkileiðing og luftleiðing	Innara fóður SUS304 rustfrítt stál, ytri fóður SUS 201 rustfrítt stál
4.	Koyriháttur á ovnleiðararullu	Passivur sendiháttur
5.	Hitastýring	Býtt í vanliga rakstrarhitastýring, yvirhita eftirlit alarm verju stýring, yvirhita fer at síggjast ljóð- og ljós alarm, og skerja høvuðshita streymveitingina;
6.	Upphitingarháttur	El-hiting, heitluftsirkulatiónsbygnaður
7.	Ein ovns hitaorka	10KW/ knútur; 3 sektiónir tilsamans 30KW;
8.	Hiti í bakarásini .	Stovuhiti ~140 stig , ein sektiónshitamunur < 5 stig , hvørt stig sjálvstøðug stýring .
9.	Kropsflatahiti undir rakstri	Mátað hitaútlát Minni enn ella javnbjóðis ásettum hita 50%
10.	Blásiháttur	Ovara og niðara blásaluft, niðara afturluft, sjálvstøðugur hitakroppur í luftkamarinum, sjálvstøðug hitastýring, sjálvstøðug luftrúmdarstýring
11.	Hvør partur útstoytluftrúmdarstýring	Sjálvstøðug stýring umvegis mekanisk ventil
12.	Stýring av hitaviftu	Sjálvvirkandi stýring
13.	Stýring av útstoytviftu	Sjálvvirkandi stýring
14.	Hitastýring	Fast-stafett
15.	Endurnýtsluskipan við upploysandi evni	Nei, bert uppsetingargrunnurin er veitt
16.	Samlaða útstoytluftrúmdin	500-1300㎥/H	Luftventilurin er stillaður .
17.	Útstoytviftubýti	1 útstoytviftu
18.	Høvuðskropsbjálving	Dupult-lagskonstruktión, isoleringslagstjúkt 80mm, glasull hitabjálving

4). Traktións- og vindingarmekanisme:

Nei	Lutur	Tøkniligur parametur	Viðmerking
1.	Vindingarspenningsstýringarskipan	Konus spenningsstýring, eftir støddini á vindingartvørmálinum, stilla støddina á spenninginum, fyri at forða fyri at fáa stóra rullu ójavna.
2.	Vindingarrætting	Sjálvvirkandi EPC-stýring, ferð 50mm
3.	Vindingarháttur	Rullan er fest við 3-tumma uppblásiligum aksli og stuðlað á eini síðu
4.	Undirlagsrennirák	Fram og aftur
5.	Snúningsrák	Omanfyri og niðanfyri
6.	Vindingartvørmát	300mm
7.	Mesta berandi orka á uppblásandi akslinum	100Kg/strimla
8.	Trummuspesifikatión	Lengd Minni enn ella javnbjóðis 430mm, innari tvørmál umleið 76mm (3 tummar)
9.	Tal av vindandi uppblásiligum akslum	Eitt stykki av
10.	Móttøkupallur	Einkult stavnpressubelti, opið slit
11.	Koyriháttur	Servomotorstýring
12.	Rulluleiðara monteringsbygnaður	Loddrætt slag

Nei	Lutur	Tøkniligur parametur	Viðmerking
1.	Høvuðsstýrisskipan	Snertiskjár, PLC, modul, servoskipan
2.	Rakstrarháttur	Manuelt, sjálvvirkandi, neyðsteðgur; Maskinan kann koyrast áðrenn og aftaná
3.	Stillingsøki av lag og avbjóðandi longd	Lakklongd 20,0 ~ 3200,0mm	Forrit kann læsa bilið
4.	Alarmstøða	Avbjóðandi longd 4,0 ~ 300,0mm
5.	Teljifunktión	Tá tólið brestur, vísir berandi skermurin samsvarandi feilboðsskermin
6.	Hættur at stilla tjúkd á høvdi og hala við avbjóðandi	Nøgd/framleiðslulongd

5). Stýrisskipan:

6). Sjálvvirkandi fóðurskipan:

kundi-eiga

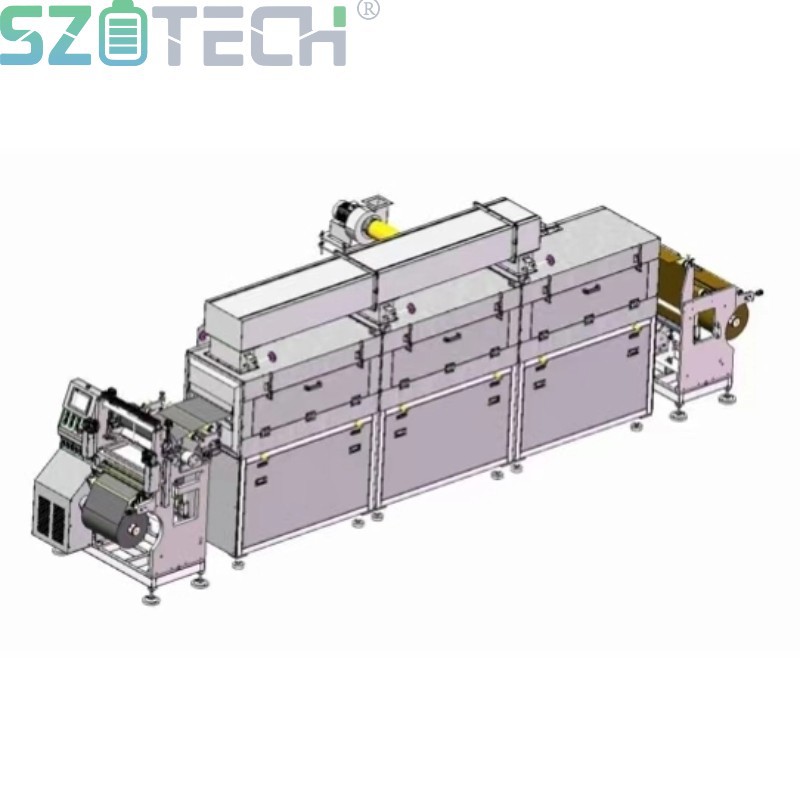

Lakkútgerð útsjónd stødd og góðska:

6500 * 1298 * 1971 (L × B × H); 3000 kg (bara til vísing)

Útgerðarneyvleiki

1. Nágreinileiki í skermi

Nei	Lutur	Tøkniligur parametur	Viðmerking
1.	skrapa	Rund runout Minni enn ella javnbjóðis 1,5um, beinleiki Minni enn ella javnbjóðis 1,5um
2.	Lakkrulla	Rund runout Minni enn ella javnbjóðis 1,5um, beinleiki Minni enn ella javnbjóðis 1,5um
3.	Ryggrulla	Sirkulrenning Minni enn ella javnbjóðis 15um, beinleiðis Minni enn ella javnbjóðis 15um
4.	Fráviksrætting	±1 mm
5.	Tólsinnstillingar stýrir endurtøkuneyvleika	±1um
6.	Hitastýring stýring neyvleiki	Minni enn ella javnur við ±2 stig

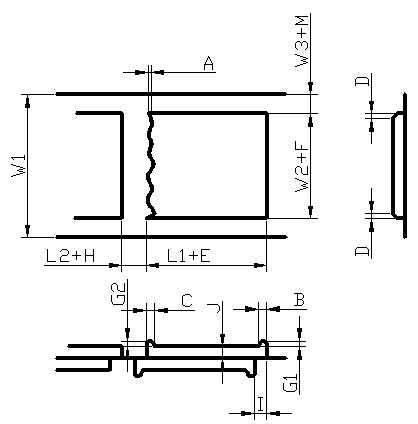

2.Klædningsneyvleiki

Lutur	Viðmerking	Støði (Ferð V{0}} m/min)
	A (eftir)	Minni enn ella javnbjóðis 1mm (viðvíkjandi slørisseigd og bindandi evniseginleikum)
	B(Óvanligt øki á høvdinum)	mm
	C (Halafráviksøki)	6mm
	D (kantvirknaðarøki)	Minni enn ella javnbjóðis 3mm
	E(longdarfeilur) /H(marginalfeilur)	Minni enn ella javnbjóðis ±0,5mm Minni enn ella javnbjóðis ±0,7mm
	F (breiddarfeilur)	±1 mm
	M(breiddarfeil)	±1 mm
	G1 (høvdatjúkd)	-5~+6um
	G2 (Halatjúkt)	-5~+6um
	I (umvendandi raðfestingarfeil)	Minni enn ella javnbjóðis ±0,7mm Minni enn ella javnbjóðis ±1 mm
	J Tjúkt á eini síðu yvirflatutøttleika .	Vektfeil Minni enn ella javnur við ±1,5% Tjúkdarfeilur Minni enn ella javnur við ±1,5um
Longdarbili	(Tak B, C, D økið burtur)	20,0-3200,0 mm
	L1(Filmslongd)	4,0-3200,0 mm
	L2 (avbjóðandi longd)	L1 +L2 Størri enn ella javnur við 120mm
