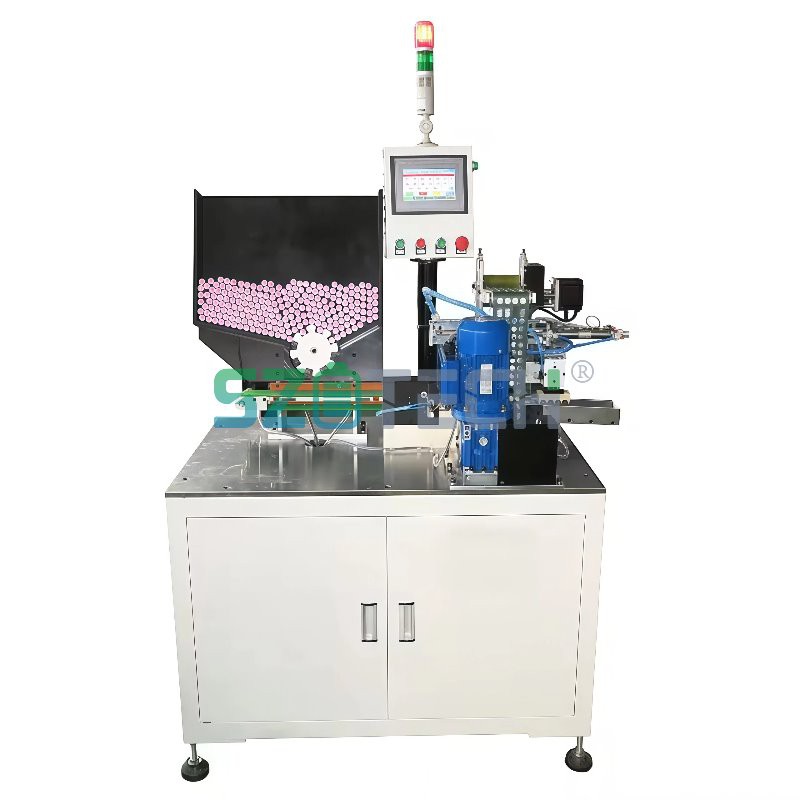

Sjálvvirkandi sylindrisk cellu battarí klistrimaskina

Effektivisera tína sylindrisku litiumbattaríframleiðslu við framkomnu sylindrisku battaríklædningsmaskinuni Hendan sjálvvirkandi skipanin skara framúr í einstøkum flipa sveisi og verndarbandi, og gevur høgan nágreinileika til katoduframleiðslu. Lyklaførleikar eru sjálvvirkandi flipafóðring, skurður og ultraljóðsveising, við støðuneyvleika á ±0,5mm og strekkstyrki Størri enn ella javnbjóðis 10N. Hon virkar elektrodur upp til 1500mm til longdar, og fær eina framleiðsluferð uppá 28-35 PCS/min fyri 18650 kyknur og eina vørukvalifikatiónsstig uppá 98,5%. Maskinan hevur tvísíðuband, dustfjerning og PLC-stýrdan rakstur, sum tryggjar støðugan, dygdargóðan útgang til sjálvvirkandi vindingarlinjur. Perfekt til at økja um effektivitetin og minka um manuella handfaring í battarísamling, stuðlar hon spoludiametrum upp til 400mm.

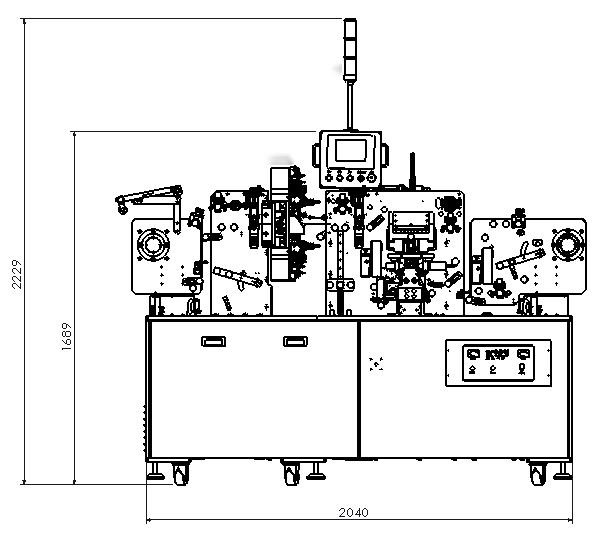

Útgerð útsjónd: (longd 2040MM*breidd 1050MM*hædd 1689MM)

Yvirlit yvir útgerð

1. Navn á útgerð: sylindrisk litiumbattaríframleiðslumaskina .
2. Útgerðarmodell: DC80B-N (positiv elektroduflipframleiðslumaskina)
3. Hendan DC80B-N positiv flipa sjálvvirkandi sveisimaskinan er í høvuðsheitum egnað til sveisi elektrodu verjuband og vinding eftir áhaldandi stripping av litium-ion battarí katodu . Hendan maskinan er í høvuðsheitum samansett av elektrodu avvindingar- og rættingarmekanisme, flipa sveisimekanisme, elektrodu caching tóli, elektrodu bandi tóli, elektrodu vinding tóli. Hendan maskinan hevur høga sjálvvirkan, høgan framleiðsluvirkni og góðan konsistens.

Hendan maskinan verður í høvuðsheitum brúkt til sjálvvirkandi sveisiflipar av litium-ion battaríelektrodum ;
1. Flipan og elektrodan eru sveisað, smyr verjulím á framman og aftan .

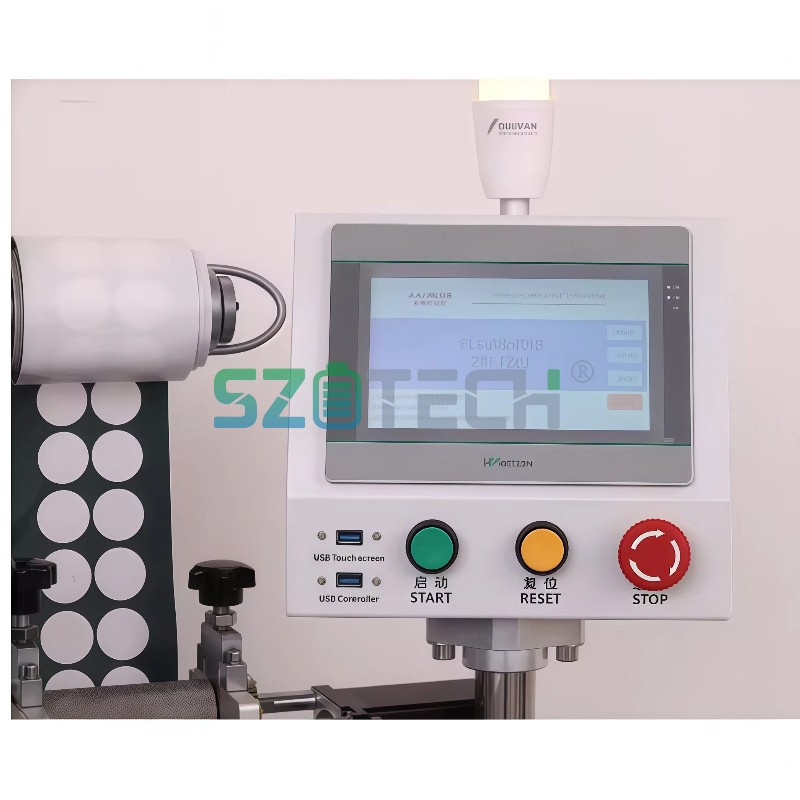

2. Hendan maskinan tekur há-end Panasonic PLC stýringarhátt til at realisera sjálvvirkan av flipa spolu lossing, skerjing, elektrodu sveising, framman og aftur líming, og afturspoling, spara nógva arbeiðsmegi, minka nógv um ferðina á menniskjaligum skaða á elektroduna undir framleiðslu tilgongdini, við høgum sveisi pass lo2 effektiviteti, sveisi pass lo2);
3. Elektrodu sveising og band umsókn, tað kann sjálvvirkandi rullast til nýtslu í heilt sjálvvirkandi vindingarmaskinunum;
4. Henda maskinan er eitt sera sjálvvirkandi tól í elektroduframleiðslu. Henda útgerð, saman við áhaldandi elektrodurulling og áhaldandi elektrodustripping, er elektrodusjálvvirkandi framleiðsla.
5. Hendan maskinan hevur katodu- og anodu ovaru og niðaru límband, og positivt flipalím .
6. Allir el-feilir undir rakstrinum av hesi maskinu hava eina alarm-boðfunktión.

Útgerðarsamsvar
Hetta útgerðarsettið er samansett av flipafóðring / skerjimekanisme , flipa sjálvvirkandi sveisimekanisme og ultraljóðsveisimaskinu, ovaru og niðaru límitól, fráviksviðgerðarskipan og el-stýringsskipan.

Tilfarsspesifikatiónir og krøv

1.Tilfarsspesifikatiónir:

2.Tilfarskrøv:
1.Battarí elektroda : avbjóðandi klæðing battarí elektroda , elektroda aluminiumsfolie tjúkt 5 ~ 20um , elektroda klæðing rulla trýst samfelt slit í tilskilað breidd, breidd feilur ± 0,2 mm, elektroda snúgvandi feilur minni enn ± 1,0 mm og 1000 ma-3 mm, hjóltvørmál 400mm ; snúningsneyvleiki ± 1,0mm; klæðing avbjóðandi konsistensfeil < ± 0,5mm (klæðing, slit), flipa sveising blankt breidd í minsta lagi 2mm breiðari enn flipa ;
2.Límbandið er límað eftir breiddini á elektroduni , breiddarfeilurin á límbandinum er ±0,2mm (bandtilfar), og tað er ikki lætt at bróta, tá ið límbandið verður latið upp;
3.Flipabreidd feilur: ±0,1mm, flipameander feilur: 0,2mm/500mm ( flipatilfar).
Viðmerkingar:

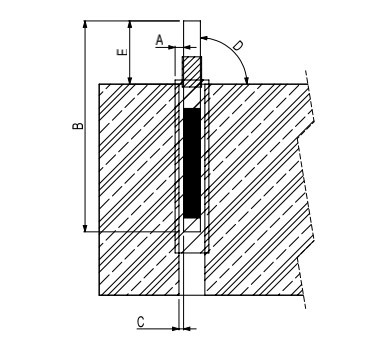

(1) Positiva elektrodan er sveisað í langa striku;
(2) Uppdaganarhátturin er strekkroynd;
3) Henda útgerð veitir bert forskriftarpartar av góðkenningarmodellinum.

Útgerðartøknilig parametrar

Útgerðaravrikið

1.Útgerðin hevur høgan nágreinileika, lágt bilstig og høgt vørukvalifikatiónsstig;
2.Tað kann realisera ein flipa og flipa við lítlum plastpakka;
3.Tað hevur funktiónirnar at uppdaga elektrodulongdarfeilin og sjálvvirkandi kompensera elektrodumeander feilin.
4.Elektrodan kann tillagast við tveimum løgum av verjandi lími til at nøkta tilrættalagda flipa gera maskinu funktiónina hjá kundum við ymiskum tilgongd krøvum;
5.Elektrodan er rullað í spolur, spolurnar eru snøggar og spenningurin er einsháttaður.
Funktiónsvaltalva: (Viðmæli: Kundarnir velja uppseting eftir krøvum )
DC1860B-N (maskina til at gera positivar elektroduflipar)

Uppseting av høvuðslutum í útgerðini

Útgerðarnýtsluumhvørvi

1. Mál: 2 040 (L) × 1 050 mm (B) × 1689 mm (H)
2. Vekt: umleið 1100 KG .
3. Streymveitingar : AC220V, einfasa; spenningssveiggini eru minni enn ±10%; kraft: 5KVA.
4. Trýstluft: 0,4-0,7Mpa (4-7kgf/cm2), streymstøðið á hvørjari trýstluft er 180L/min, og nýtslan er 50%.
5. Umhvørvishiti: 20-35 stig .
6. Lutfalslig væta: 5-55%H.
7. Umhvørvisreinføri: ikki minni enn í flokki 100.000, uttan ætandi gass, flótandi ella spreingievni á staðnum.
8. Rammulitur: telduhvítur
