Maskina til at stabla kyknur

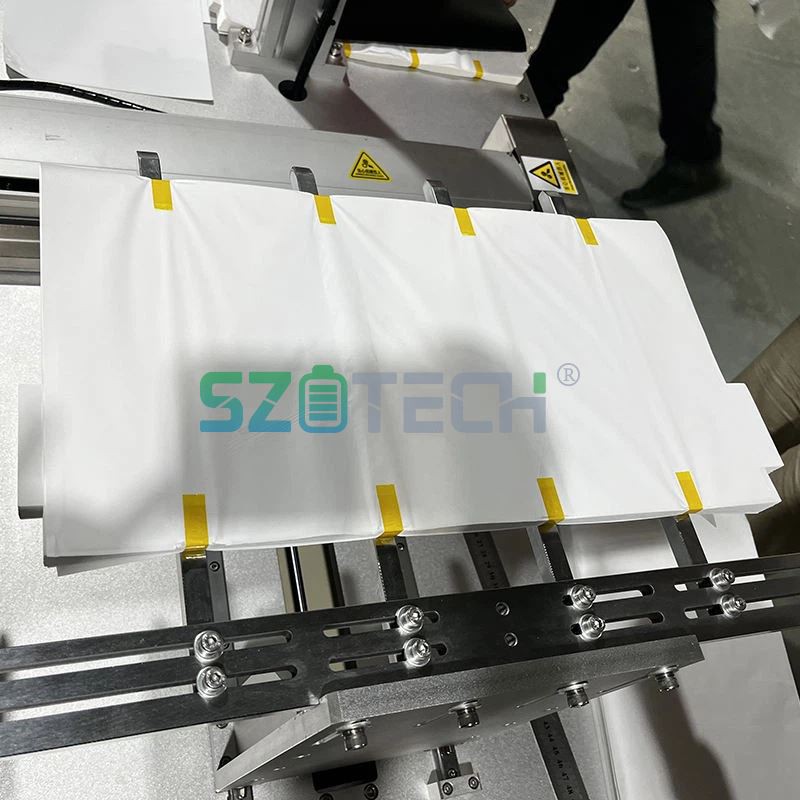

JD-ZDP-2020 er ein statur -av -the-list Cell stacking Maskinan skræddaraseymað til nútímans battarísamlingartørv. Tað nýtir ein sveiggj-armmekanisme til at fáa nágreiniliga Z-slags faldning av skiljandi filmum, meðan robottarmar seta elektrodubløð við ±0,4mm neyvleika. Funktiónir sum sjálvvirkandi bandipakking, real-feilkanning og PLC-baserað stýring tryggja smidligan, óavbrotnan rakstur. Við einum kompaktum fótaspori og orku-effektivum sniði minkar tað um ringrásartíðina og rakstrarútreiðslurnar. Maskinan inniheldur eisini umfatandi trygdarverjur, eitt nú hurðasensorar og neyðstoppfunktiónir. Henda skipanin er hóskandi til reinsirúm í 100K-flokki, og hjálpir framleiðarum at fáa høgt gjøgnumførslu, konsistens og yvirskipaða vørugóðsku í litiumbattaríframleiðslu.

1.Útgerðarparametrar

Límbandsmynd

2.Kritiskir partar

Skipanarbygnaðarsamanseting og lýsing:

3.Innleiðing av stovnunum

3.1 Rekkimodul:

Skipanin fevnir um tríggjar lyklapartar: høvuðsrekkibygnaðin, eina standardiseraða festiplátu og eina HMI-eind. Rekkibygnaðurin veitir bygnaðarligan stuðul til alla útgerðina. Monteringsplátan, sum er gjørd úr 25mm-tjúkkari stálplátu, virkar sum ein samlað uppsetingarflata og tilvísingarpunkt fyri aðrar undirskipanir. HMI-eindin stýrir rakstrarfunktiónum hjá útgerðini.

3.2 Jalig/negativ elektrodukassamekanisme:

3.2.1 Tilfarskassin hevur funktiónina at burturbeina dust og fyribyrgja fleir-stykki.

3.2.1 Positiva og negativa elektrodutilfarskassaøkið og rættingartalvuøkið eru isolerað frá botni til topp fyri at forða fyri tvør-dálking av positivum og negativum elektrodutilfari.

3.3.2 Uppseting av hvørjum støðufestipalli: 1 súgviportur, 1 dustfjerningsviftur, sum er deildur við negativu elektroduna, og 1 ultraljóðdetektorur verða nýttir til at kanna, um dupult blað er á elektroduni. Alarm og sløkking verða útloyst, tá fleiri ark eru funnin.

3.3.3 Viðgerðarskipanin er útgjørd við dustsúgviporti og dustsúgviftu á síðuni til at súgva burtur tað fallandi dustið.

3.3.4 Tilgongdin við staðseting og elektroduplátuílegu skal ikki skaða kantin á elektroduplátuni.

3.3.5 Staðsetingarneyvleiki ± 0,1mm.

3.4 Mekaniskur hondtilfarshandfaringsmekanisme:

3.4.1 Manipulatorurin verður drivin av einum servomotori fyri at tryggja endurtøkuføri av hvørjum øðrum rørslu.

3.4.2 Mekaniska hondleiðsluskinnan og skrúvustangin eru sett upp við einum integreraðum dustdekki fyri at forða fyri, at dust dettur á elektroduplátuna.

3.4.3 Elektrodublaðmanipulatorurin er útgjørdur við vibratiónsfunktión. Um elektrodublaðheintanin miseydnast, kann hon endur-dragast. Um fleiri royndir miseydnast, boðar ein alarmur til operatørin um trupulleikaloysn.

3.5 Mekanisme til at loysa membran av membran:

3.5.1 Passiv avspoling av membran: Passiv avspoling, tilfarsmangul ávaringar, tá tilfar ikki er nóg mikið.

3.5.2 Spenningsstýringarskipanin stýrir spenninginum í sanntíð gjøgnum stillaðan trýstsylindar og flótandi rullu, og stýringarøkið av membranspenninginum er 10-150N.

3.5.3 Øll membran-avviklingartólið er lastað á rættingarpallin. Rættingarsensorurin hevur ein neyvleika uppá ±0,1mm, staðsetingarneyvleikin hjá rættingarskipanini er ±0,2mm, og rættingarbilið er ±20mm.

3.5.4 Ein membran-elektrostatisk burturbeiningartól er sett upp fyri at forða fyri, at membranin verður dálkað av dust-elektrostatiskari adsorption.

3.6 Høvuðsfaldandi pallmekanisma:

3.6.1 Stablingspallurin verður stýrdur av motorinum til at lyfta og lækka. Lyftimekanisman er sett upp í miðjuni á stakkipallinum, soleiðis at stakkipallurin verður útsettur fyri einsháttaðari kraft rundan um, tá ið trýst verður. Tá ið stakkitjúktin økist, verður stakkipallurin stigvíst lækkaður fyri at halda stakkihæddina óbroytta, og niðurgongdin á stakkipallinum kann setast.

3.6.2 Trýstið á tablettpressuni kann stillast soleiðis, at eingin skaði verður á elektroduplátuna og membranini.

3.7 Skerjimekanisme við membran:

3.7.1 Heita-skurðarsamlingin hevur eitt upphitandi nikkel-kromblað til skurð, sum tryggjar lætta útskifting.

3.7.2 Ongar sprekkur, skeiving, tekning og onnur fyribrigdi eru á membranini eftir skurð.

3.7.3 Livitíðin á skerjiblaðnum er meira enn 100.000 ferðir (broytt eina ferð um mánaðin).

3.8 Skerimaskinu mobil mekanisma:

Tilfarsskurðarmekanisman í fartelefonini klemmar kyknuna frá lamineringsborðinum til heitu skurðarstøðuna, og flytur síðani kyknuna til límmekanismuna til límpakkingarvirksemið, eftir at heita skurðurin er liðugur.

3.9 Límmekanisme:

3.9.1 Eftir at heita skurðurin er liðugur, skalt tú brúka ein robottarm til at taka kyknuna av, seta hana í lím-applikatiónsstøðina, og brúka ein trýstblokk til at klemma kyknuna í hesi tilgongdini .

Kyknan er hildin í klemmaðum standi.

3.9.2 Battaríkyknan er fest við síðu U-formaðum lími, bandið er flatt, og membranin hevur ongar týðiligar rukkur.

3.9.3 Límlongdin kann stillast.

3.10 Frumfóðringarskipan:

Tilfarshondin leggur gummihúðaðu kyknuna á tilfarspallin.

3.11 Verndarhúð;

3.11.1 Útgerðardekkið er úr aluminiumsprofili og akrylplátu, við støðugum bygnaði og góðari tætting.

3.11.2 Allar dekkhurðar eru útgjørdar við atgongdarstýringsrotarum, og útgerðin steðgar virkseminum, tá hurðin verður latin upp.

4.Útgerð tilhoyr

4.1 El-rásartekningar (leveraðar við útgerðini).

4.2 Standardlutir og høvuðsuppsetingartalva (Fylgiskjal).

4.3 Listi yvir viðbreknar partar.

4.4 Tilvildarligur lutalisti.
