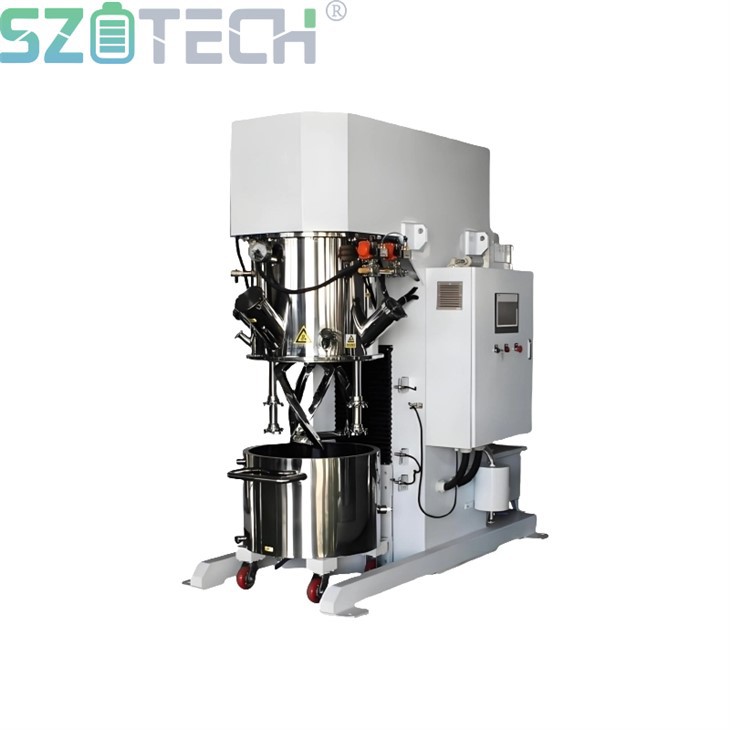

Blandari tómrúm

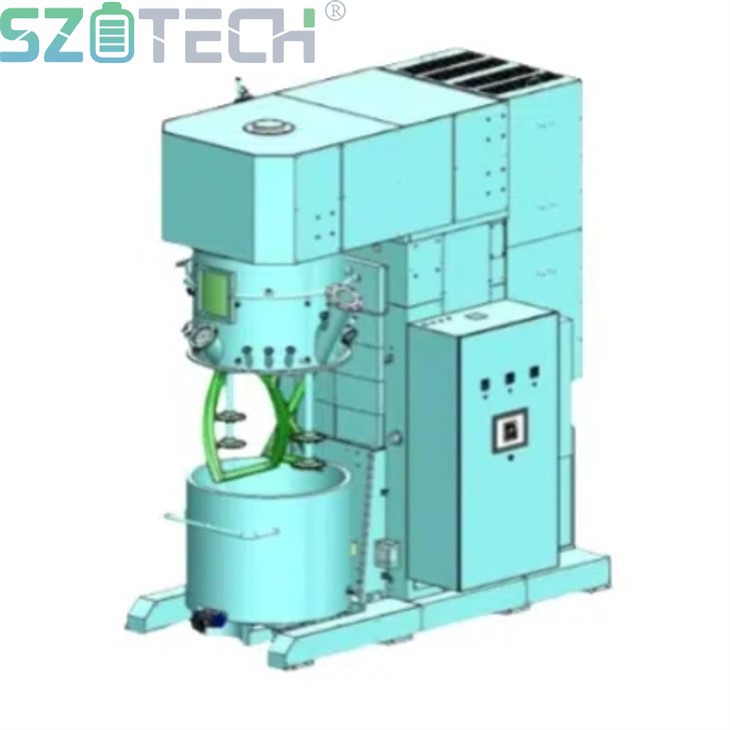

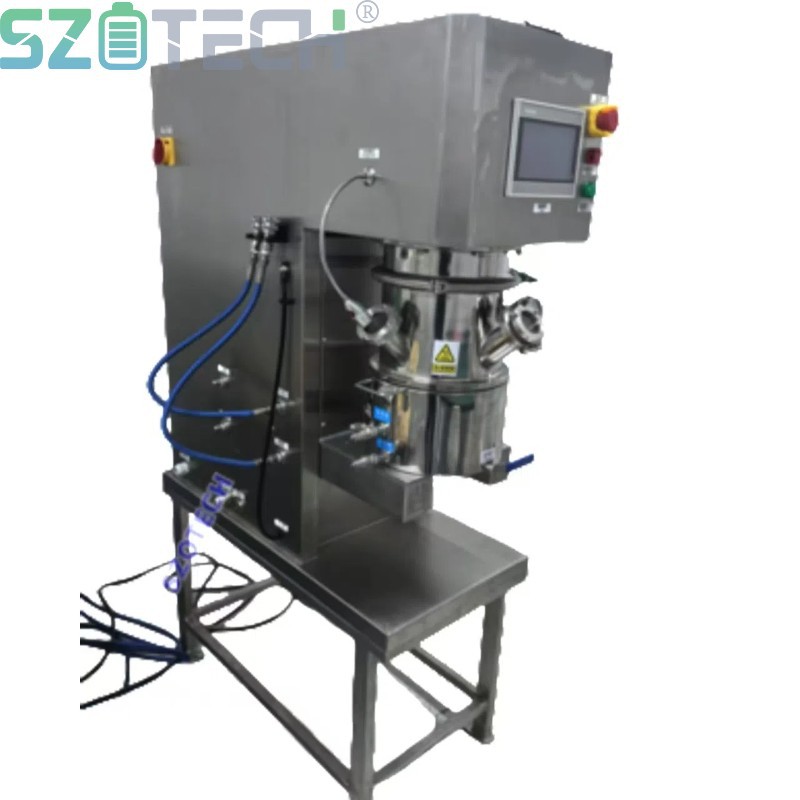

1-1 Maskinnavn, tekniskar upplýsingar og modell

Planetur vakuumblandari;

Tekniskar upplýsingar:YC-10L;

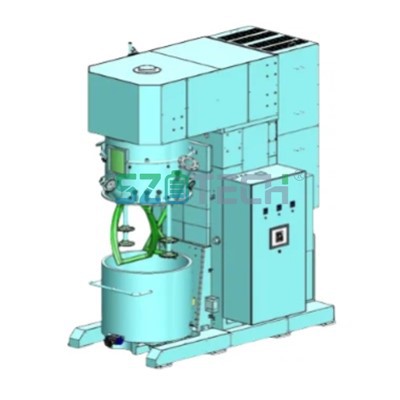

1-2 Grundbygnaður

1. útstykkjarbjálki tvørarm slag;

2. Beinleiðis hitamátingarháttur á tunnuveggi;

3. Tvær trí-víddar spiralrørandi hjól,

4. Ein há-ferðspreingingsaksli og tvær spreingingsskivur

5. Maskinstuðulin er gjørdur úrQ235A kolstál;

1-3 Niðara tunna (blandatunna)

1. Tunnuspesifikatiónir:300mm x200mm; Sniðgevingarrúmd:14L ; Effektivt arbeiðsrúmd:10L ;

2. Innara veggtilfar:SUS304L;

3. Innari veggurin er speglpoleraður eftir neyvleika dreymaverksvending, poleringsstig:80girt;

4. Flensfløtan á blanditunnuni og ovari tunnukroppurin eru innsiglað við einum innsiglingaringi fyri at tryggja vakuumstigið á maskinuni;

5. Hvør maskina er útgjørd við tilfarstunnu, sum er gjørd sum ein tví-lagstunna og kann setast í samband við sirkulerandi vatn til upphiting og køling; tunnan kann vera leys og kann skiftast út til fleiri rakstur;

6. Tunnan er útgjørd við tveimum rustfríum stálhandtøkum;

7. Tvær G3/8 skjót-opnar vatninntøku- og úttøkuportur, ein G1/2 úttøka.

1-4 Ovara tunna

1. Tunnan er gjørd úrSUS304Lrustfrítt stál;

2. Ovara tunnan hevur tværΦ80mmspeglhavnir ogmmtjúkt herdað glas; Tilfar:Sus304L;

Brúka sjónarglasið til at eygleiða røriviðurskiftini;

3. EittDN80skjótt-opna pulvurfóðringarportur, tilfar:Sus304L;

4. A DN8.trý-stykki kúluventil vakuumrør gjøgnumfør;

5. Fremst á ovaru tunnuni er útgjørdur við vakuumsýnismátara, sum vísir tómrúmið inni í tunnuni;

1-5 Blandaskipan .

1. Teir báðir trí-dimensionellu spiralrørispálarnir snúgva seg og planetukassan snýr seg, sum koyra rørispálarnar at snúgva seg samstundis, og mynda rørsluleiðina hjá tvíplanetunum;

2. Bilurin millum rørispálarnar er millum .3mm-6mm, og gjógvin millum rørispálin og tunnuveggin er .2mm-4mm. Tað ógvuliga lítla gjógvin ger, at tær báðar rørispálarnar støðugt kunnu eltast, og við planetarørsluni er eingin deyður vinkul í røritilgongdini, og tilfarið er fult blandað;

3. Planeturkollveltingarferð:0 ~ 50 snúningar um minuttin, stigleys ferðabroyting;

4. Rørispálferð:0 ~ 100 snúningar um minuttin, stigleys ferðabroyting;

1-6 Motorur, minkari

1. Motororka:2,2 Kw/4 stólpar; motorur við skiftandi frekvensi, verndarflokkur IP54

2. Útgjørdur við cykloid pinnhjól reduktor, er reduktiónslutfallið umleiðI= 24 , nýtslufaktorur .fa= 2.1

1-7 rørispál

1.Tilfar:SUS304L;

2. Skrúvan er gjørd úrSUS304Lrustfrítt stál og er stoypt við neyvleikaformi;

3. Skrúvuflatan er speglpolerað, poleringsstig:80 grót;

4. Legur:FAG, Týskland;

1-8 Spreidd skipan

Ein há-spenningsspreingingaraksli, spreingingsakseltilfarið er SUS 321 .

Spreingingsskivatvørmál 60mm Tilfar SUS 304

Spreingjandi skivuferð 0-6200 rpm skiftandi frekvensferðregulering.

Býtt motororka 2,2Kw -2 skiftandi frekvens ferð reguleringsmotor.

1-9 lyftiskipan

1. Skrúvulyfting, .

2. Ormgearminkari, kraft: 0.37

3. Lyftislag:380 mm;

1-10 Vakuumskipan

1. Útgjørdur við vakuumfløskupuffertanga og kúluventilrotara; botnurin á puffertanganum er útgjørdur við drenaguporti, og puffertankin og vakuumpumpan eru knýtt saman við metalslangu;

2. Dynamisk innsigli: mekanisk innsigli (GB-103 slag ) er samtykt; statiskt innsigli: FPMtilfar "O" ringur er samtyktur í háhita pørtum , og .NBRtilfar"O" ringur er samtyktur í lághitapørtum;

3. Útgerðin kann rekast undir vakuum undir røring og blanding, og vakuumstigiðer Minni enn ella javnbjóðis -0,098Mpa;

4. Ovara tunnan er útgjørd við vakuumtrýstsýnismátara. Vakuumrørgrunnurin era G3/8 kúluventil, og vakuumpuffertól er sett upp á súluna.

1-11 El-stýrisskipan

Trýst-knøttin stýring

Lágspennings el-lutir: Chint;

Inverter: Samtíðar stýringar;

4. Induktiónsrotari: Týskur Schneider ella japanskur Omron;

1-12 Hitamátingarháttur .

1. Eitt metaltermopar

2. Hitaøkið á tilfarinumer 0-200 .útbúgvingar;

3. Hitafølarin er niðast í tunnuni, beint í sambandi við tilfarið, hitin er neyvari, og hitamátingarfeilurin er 1,5.± 1 stig;

1-13 Krøv til útsjónd .

1. Halt JBIT7669-2004 plastblandingarnorm.

2. Málingin skal vera javn, slætt, samsvarandi í liti og blank; málingaflatan skal vera gjøgnumskygd, ikki-kleyv, ​​sterk í viðlíkahald, og elastisk, uttan rukkur, flísing, málingarleka, streymmerki, kúlur o.s.fr.. Hon skal eisini vera í samsvari við tøkniligu treytirnar í HG/T3228-2001.

1-14 Trygdarskipan

1. Við at stóla á frekvensumformaran og avmarkingarferðarskiftið, gjøgnum eina serliga gjørda stýrisleið, verður tryggjað, at tunnan steðgar sjálvvirkandi, eftir at hon er komin á ávísu støðuna;

2. Undir hækking av tunnuni kann blandingar-/spreingingarparturin av útgerðini ikki byrja; somuleiðis, tá ið maskinan koyrir blandingina, kann tunnan ikki lækkast og blandingartunnan ikki latast upp;

1-15 Samlað vertsmegi: 4,75KW;

1-16 Útgerðarmál: 1150x780x1500(mm);

1-17 Arbeiðsspenningur/frekvensur:380V/50Hz;

1-18 Útgerðarvekt: umleið 580KG;
