Flipa sveisimaskina

Okkara battarí flipa sveisimaskina er ein professionel flipa sveisi útgerð skræddaraseymað til litiumbattarí framleiðslu, stuðla ultraljóð / laser sveising av nikkel, kopar, og aluminium flipa. Við ±0,02mm staðsetingarneyvleika og sjálvvirkandi frekvenssporing tryggjar tað sprutt-fríar, metallurgiskar bindingar til 10-60 løg av elektrodufolium.
Kompatibelt við 18650, 4680 sylindriskar, og posakyknur, passar tað til laboratoriu R&D og hópframleiðslu. Útgjørdur við PLC stýring og CCD visuellari justering, økir tað sveisivirknið til 100-200PPM, samstundis sum tað varðveitir 99,7% pass rate. Tað økir um battaríleiðsluna og trygdina, sum er perfekt til streym/orkugoymslubattaríframleiðslu.

Útgerðarparametrar

Útgerðarstødd:
Generator stødd (Lengd × Breidd × Hædd): 480 mm x 365 mm x 202 mm
Prow stødd (Lengd × Breidd × Hædd (frá toppinum)): 420 mm x 180 mm x 290 mm

Vekt: 62KG
Øll mátitólini í útgerðini taka metriskar eindir til sín.

Útgerðarstreymkrøv

Spenningur: 220VA ± 10%, Luftkelda: 0,4 ~ 0,6 MPa; Fukt: <48%,Hiti: Minni enn ella javnur við 45 stig

Útgerðarsamlegging
Útgerðin er sett saman av:

• Ultraljóðgenerator, orkuumformari, horn, pneumatiskar lutir og mekaniskur karmur v.m.
• Full-brúgv høg-effektrás;
• Hornini úr nýggjari legering;

Galdandi krøv til alla maskinuna:

• Allir partar og komponentir eru gjørdir úr metaltilfari.
• Modulbygnaðurin tryggjar lættan flutning.
• Arbeiðsdrivmegin er pneumatisk driv.
• Vinnuorkukeldan er einfasa streymur.

Kostnaður-til-nýtslu

• Hornini eru skjótt-slitpartar, 3 mánaða garanti verður givið fyri ovara hornið.
• Fótskiftið hevur eina nýtslutíð uppá 1,5 milliónir umfør.
• El-stafettin hevur eina nýtslutíð uppá 1,5 milliónir ringrásir.

Trygdartiltøk
Bert útgerðin, sum lýkur verksmiðjutreytirnar, verður latin.
Fyrivarni fyri nýtslu:
1) Tá sveisieffektin vísir ósamsvarandi, skalt tú steðga við at reka maskinuna, ella skal brúkarin sjálvur átaka sær tapið ella skaðan;
2) Hornini eru skjótt-slitnir, vinarliga kanna slit á myntunum á teimum javnan og skift tey út, sum eru nógv slit í tíð.

Tøknilig krøv

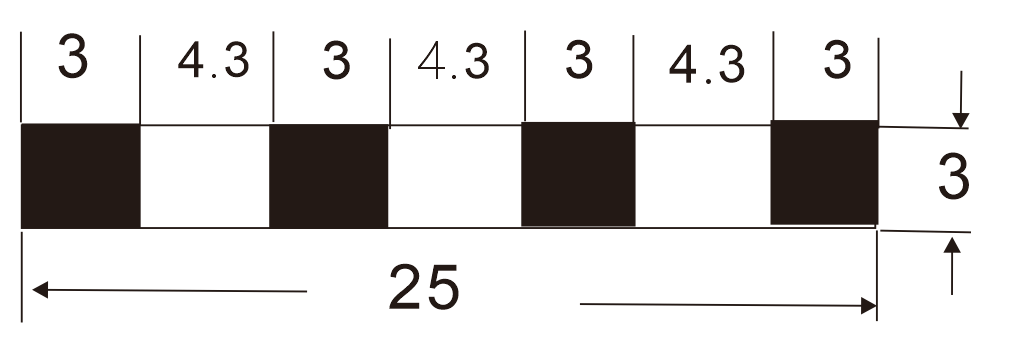

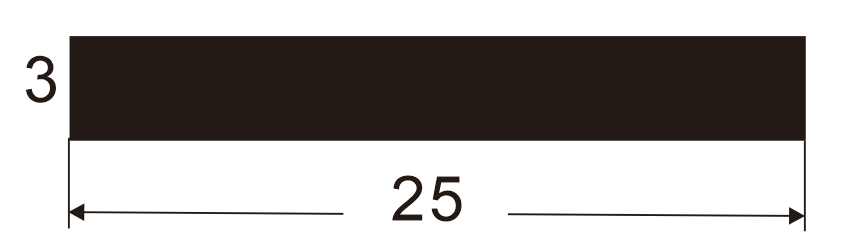

Mesta útgangseffektin hjá NP1000 sveisara er 1000VA, ultraljóðfrekvensurin er 20 KHZ ± 10%; fylgjandi myndir av II,III og IV eru ávikavist útsjóndin á heildarmaskinuni, ovara hornið og niðara hornið ella ambolið:

(Mynd I) Tíðar-, orka-, kraft- og dýpdarhátturin, sum er vístur á berandi skjálvtanum á snildu mann-maskinsamskiftisstýringarskipanini

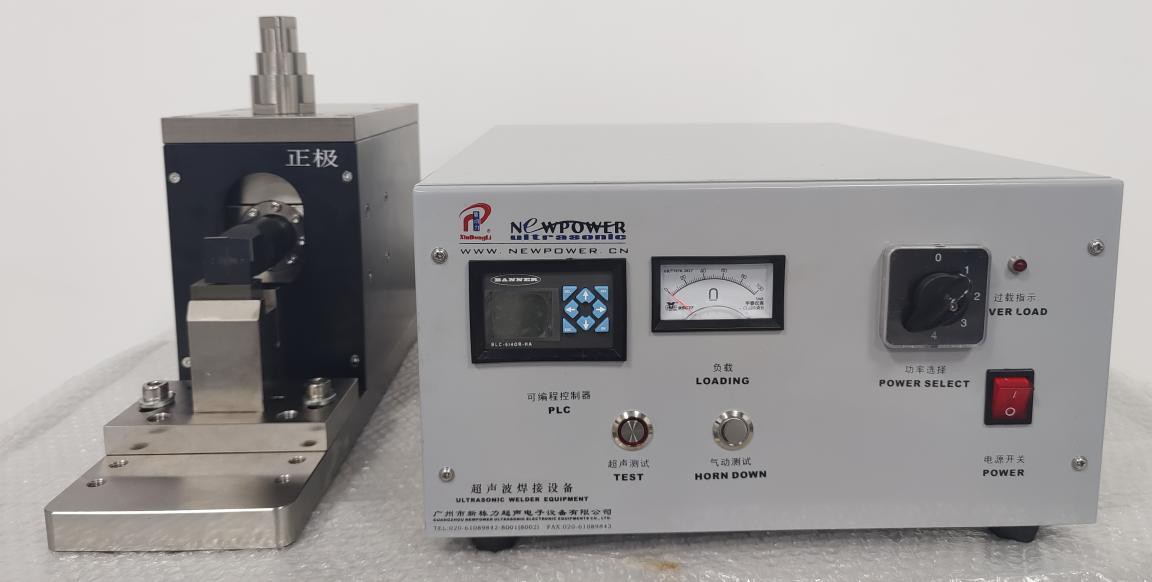

Útsjóndin á allari maskinuni

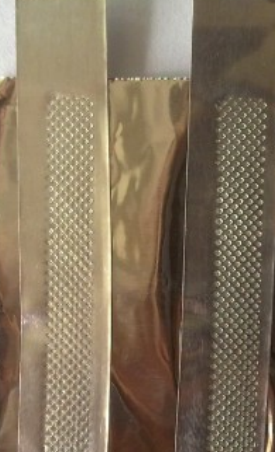

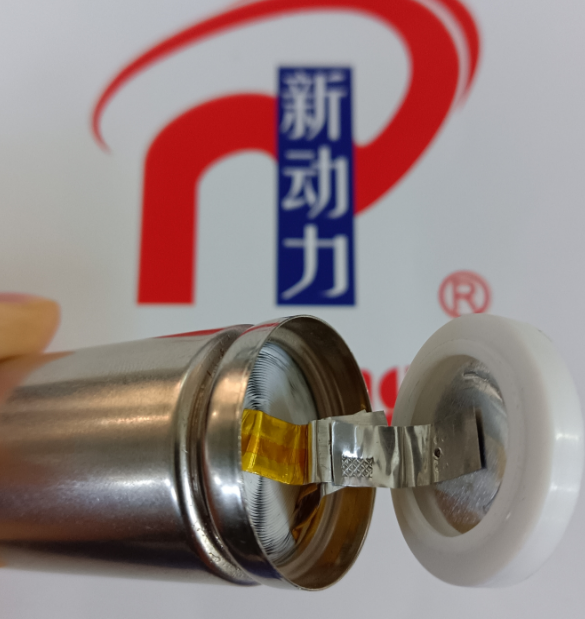

Sveisiteknikkur 1: Sveisieffektin av 1 lagi av 0,1mm tjúkd av Al stroppi við 10-20 løgum av 0,012mm Al folium, liðøkið er 5*20mm, báðar síðurnar av horninum kunnu brúkast.

Útgerðarrættur og starvsfólkaútbúgving

Útgerðar uppseting:
Seljarin fer at kunna byggiharrar um smálutir um útgerðar uppseting og kravdu komponentir og tól.
Seljarin fer at stuðla uppreisn á staðnum.

Starvsfólkaútbúgving:
Í uppsetingartíðarskeiðnum fara starvsfólkini hjá Seljaranum at útbúgva operatøran á staðnum, útbúgvingarinnihaldið fevnir um vanligan rakstur, viðlíkahald og neyðviðgerð, o.s.fr.

Eftirsølutænasta

• Seljarin bjóðar 1-ára garanti frá tí degi, Keyparin fekk útgerðina undantikið skjótt-slitpartarnir sum hornini, fótpedalin og el-stafettina. Undantikið teir skjótt-slitpartar, fyri aðrar feillutir, hevur Seljarin ábyrgdina av útskiftingini frítt, um talan er um ikki-menniskjalig viðurskifti.
• Tá ábyrgdin er útgingin, skal keyparin rinda fyri viðgerðar- og viðlíkahaldstænastuna, sum Seljarin veitir.

Partalisti

Høvuðspartarnir í NP1000 Smart ultraljóðmetalsveisara (nøgdin til eina maskinu):

Eykalutalisti (nøgdin til eina maskinu):

Veitararnir av høvuðslutum og komponentum:
