Tænastuyvirlit
Nútímans sjálvvirkandi sylindrisk cellu sproytumaskina eru ein integreraður partur av góðskutrygdini. Tey fara út um bert mekaniska mynding við at innbygda umfatandi in-prosesseftirlitsskipanir. Lasarasensorar ella sjónmyndatól við høgari-upploysn máta beinanvegin kritisku víddirnar-dýpdina, breiddina og ytra diameturin-á sproytuni eftir myndaringrásina. Hesi dátu eru samanborin í veruligari-tíð móti forsetta toleransuvindeyganum. Ein og hvør dós við ikki--samsvarandi gróti verður sjálvvirkandi vrakað úr linjuni. Harumframt logga skipanin áhaldandi allar dimensiónsdátur, og skapar eina fulla sporførisskrá fyri hvørja kyknu. Hendan lukkaða-lykkjustýringin forðar fyri, at brekaðar dósir fara víðari til dýr fyllingar- og innsiglingarstig, verjir avkastið og tryggjar endaliga kyknutrygd og konsistens.

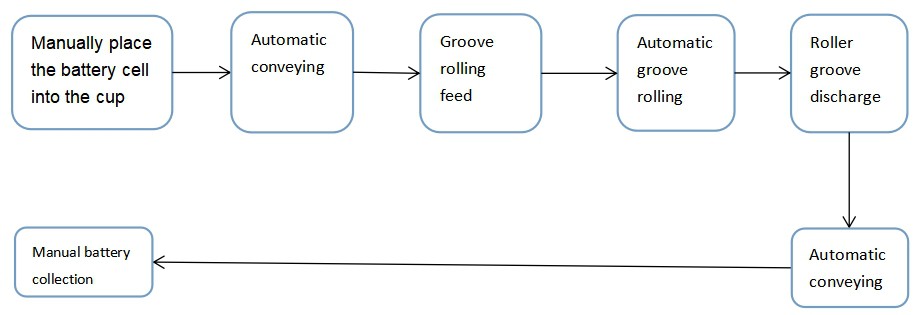

Tøkni og tilgongd
Grundparametrar
1. Nominell spenningur: 220V 50Hz
2. Nominell effekt: 1,5 kw
3. Arbeiðslufttrýst: 6kgf/cm².
4. Tekniskar upplýsingar: 18650 / 21700/26700 / 32 700
5. Samlaðar víddir (longd × breidd × hædd): 1150 × 710 × 1 600 mm (treytað av veruligum víddum)
6. Stabiliteturin í uppstartsrakstrinum hjá útgerðini er størri enn 98%.
7. Arbeiðseffektivitetur: 20 stk/min
8. Útgerðarlitur: (kann tillagast eftir kundakrøvum)
Tøkniligir parametrar
|
Lutur |
Parameturøki (mm) |
Neyvleikatoleransa |
Koma |
|
Grooving herðahædd H3. |
±0.1 |
Tab hevur ongan skaða ella rukkur; stálskel hevur ongar rivur ella brot |
|
|
Riva innari tvørmáti D2. |
±0.08 |
||
|
Rulluspor botnhædd H2. |
±0.1 |
||
|
Samlað hædd H1. |
± 0.15 |
||
|
Slit ytri tvørmáti D1. |
±0.08 |
||
|
Allar omanfyristandandi prosessvíddir kunnu stillast innan fyri eitt øki á Størri enn ella javnbjóðis 2mm . |
|||
Avrikiseginleikar
1. Hendan maskinan brúkar eitt berandi skjálvta rakstrargrunnlag, sum er lætt at stýra.
2. Koppiplátan er drivin av einum motori í staðin fyri einum siðbundnum sylindari (ikki avmarkað av lufttrýsti).
4. Maskinan hevur ein loddrættan bygnað, sum er hóskandi til vøruútlát og innsavning, hevur góðan konsistens, og er hóskandi til hópframleiðslu
5. Sproytudýpdin og breiddin eru stillað við mikrometri, við høgum neyvleika og lættari stilling
6. Samlaða hæddin á battarínum og ovara hæddin kunnu stillast við einum mikrometri .
7. (Koppur, høvd, hala) trý-punktsstaðseting er nágreinilig og sera stillað
8. Ovara høvdið tekur eitt fínt-stillað snið fyri at lætta um hæddarstillingina
El- og standardpartsmerki
1. Stýring PLC: Mitsubishi Xinjie
2. Ferðaregulerandi motorur: Zhongda
3. Sylindari: AirTac
4. Magnetventil: AirTac
5. Sensari: AirTac
6. Snertiskjár: Kunlun Tongtai
7. Linjufør leiðsluskinna: Taivan Hiwin
Listi yvir slitlutir og eykalutir .
|
S/N |
Lutur |
Tilfar |
Mongd |
|
1 |
Spurvað akselhøvd |
DC53 |
1 |
|
2 |
Rulla sproytu botn doyggja |
Sementerað karbid |
1 |
|
3 |
Koppur |
DC53 |
1 |
